穩壓器安裝_三相穩壓器接線方法

無論是三相穩壓器還是單相穩壓器，在接線方法上，穩壓器的接線方法都差不多，而唯一不同的接線方法就在于三相穩壓器和單相穩壓器接入線的總數量有所不同。

穩壓器，與調壓器、變壓器一樣，都是調節電壓的一種輸電設備。然而對于輸電設備來說，電源線接通是非常重要的，而在接線過程中如果操作不當會引發事故，因此，當我們在對穩壓器、調壓器以及變壓器進行接線時，應該非常小心。

一、下面我們就來介紹下三相穩壓器接線時需注意的問題：

第一．進線端電源線線徑大小應滿足穩壓器相應容量的電流值；

第二．進線端電源線應接在穩壓器的輸入端，并按母線的顏色：黃接A相、綠接B相、紅接C相，出線端電源線應接在穩壓器的輸出端，并按母線的顫色：黃接A相、綠接B相、紅接C相，到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于0.4歐姆；

第三．雙柜或多柜結構的穩壓器，柜間母線必須按顏色來連接，其它聯線應按編號聯接。

二、三相穩壓器接線方法：

1．三相穩壓器接線的分類：三相穩壓器可接照輸入線路的分類可分為：三相四線，三相五線等兩種常見的的線制。

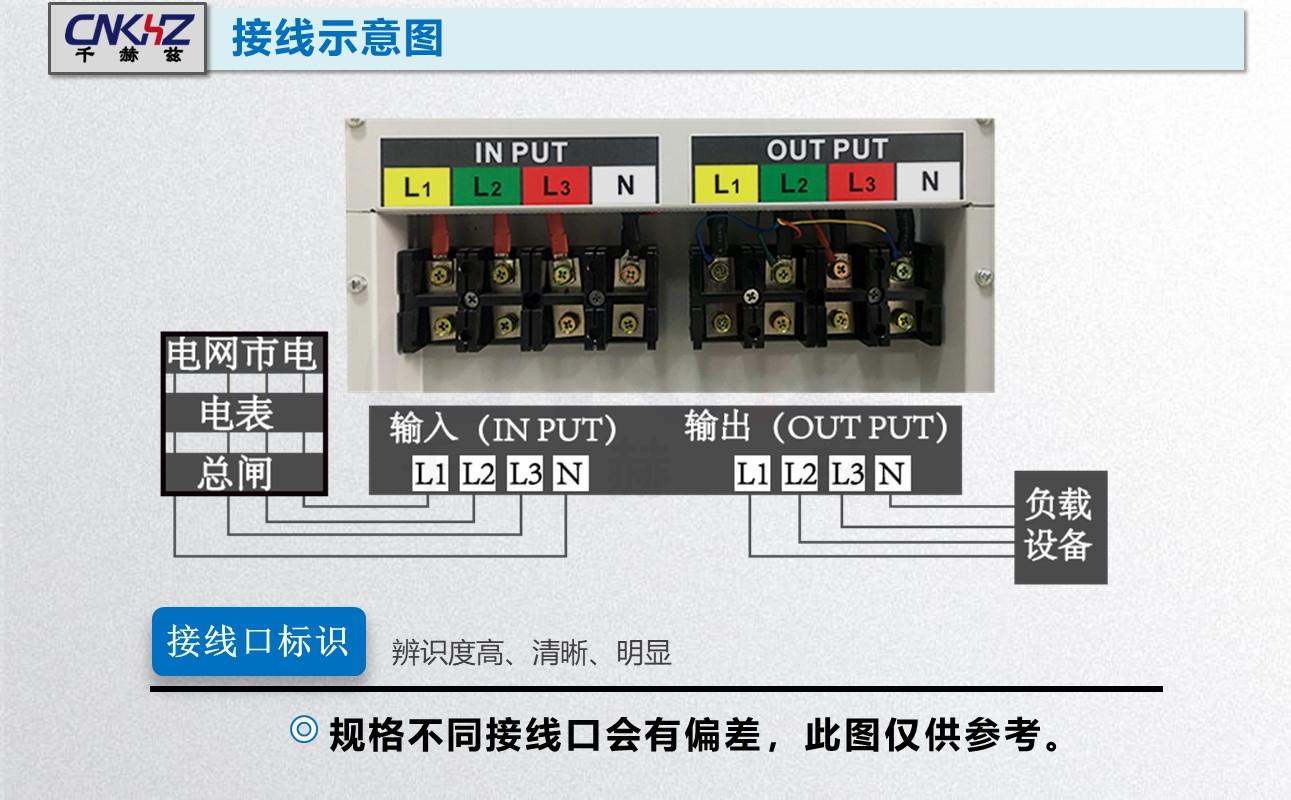

2．三相穩壓器輸出端接線方法，：

三相穩壓器在接線時，先將穩壓器的待載接入到穩壓器的輸出端，在接線時，請注意區分負載端的需線和地線。

3．三相穩壓器輸入端的接入方法：

將電網的電纜接入到穩壓器的輸入端，在接輸入端電纜時，也跟輸出端一樣，需要區分開電網的零線和火線。

電纜中，無變論輸出還是輸入端，零線接入穩壓器零線接口，地線接入穩壓器地線接口。

---
