碳刷式穩壓器_碳刷式電力穩壓器工作原理

穩壓器，顧名思義，就是穩定電壓的器件。電力穩壓器，就是一款將波動的電網電壓穩定的一款電力穩壓設備。而在這里我們就一起學習一下電力穩壓器是如何將波動不穩壓的電力電壓轉換為穩壓的電壓輸出原理。

一、什么是電力穩壓器：

電力穩壓器是使輸出電壓穩定的設備。電力穩壓器是一種能自動調整輸出電壓的供電設備，其作用是將波動較大和不合用電器設備要求的電源電壓穩定在它的設定值范圍內，使各種電路或電器設備能在額定工作電壓下正常工作。所以使用電力穩壓器，對用電設備特別是對電壓要求嚴格的高新科技和精密設備來說是必不可少的。

二、電力穩壓器結構：

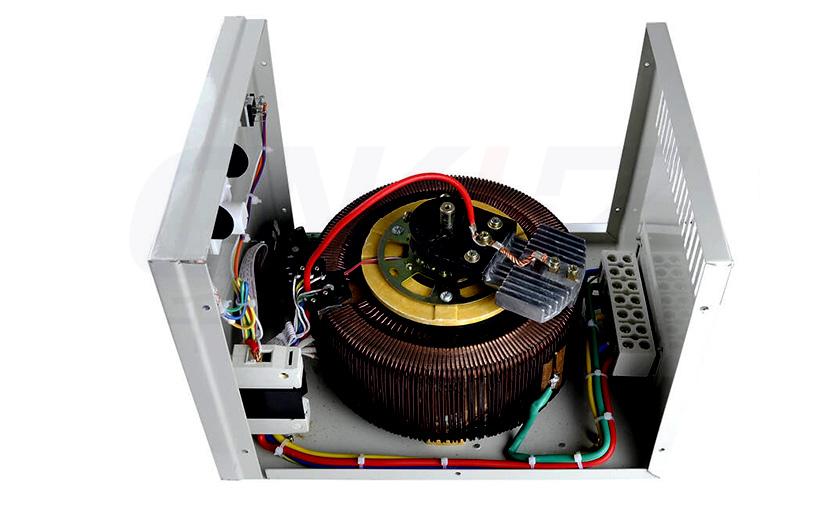

電力穩壓器主要有調整電路、取樣電路、取樣放大以及基準電路等組成，當輸入電壓或負載變化時，調整電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償的原理工作。

三、單相補償式電力穩壓器工作原理：

補償式單相交流電力穩壓器，它主要由調壓變壓器和補償變壓器組成。

補償變壓器低壓側的線圈串聯在穩壓器的主回路中,所以這種電力穩壓器輸出的能量主要是通過補償變壓器的低壓側線圈直接給輸出負載的，只要把補償變壓器的二次線圈的線徑做得足夠大,穩壓器的功率就可以做得很大。

調壓變壓器只要負擔輸入電壓與輸出電壓的差額部分,按穩壓器可允許的輸入變化范圍的大小不等,調壓變壓器的功率大小往往是穩壓器實際容量的幾分之一,這由穩壓器的配比這個參數來決定調壓變壓器的大小。

四、單相SVC直接調壓電力穩壓器工作原理：

單相SVC直接調壓穩壓器，其主要工作原理如下：

這一類用調壓器直接調壓式的穩壓器就是利用自耦變壓器的原理做成的。

這種穩壓器的取樣電路時刻監視穩壓器的輸出兩點間電壓,輸出電壓升高時,控制電機朝自耦變壓器降壓的方向移動,當輸出電壓達到所要的電壓時,停止控制電機運動。反之控制電路則控制電機朝自耦變壓器升壓的方向轉動，直至達到所要的電壓時停止。

---
