穩壓器安裝_三相穩壓器接地線方法及注意事項

穩壓器作為電力供電設備，我們要保證穩壓器的正常安全的運行之前，我們最重要的就是需要對穩壓器進行接線。是然目前穩壓器的生產及制造，都為方便接線而設計，對于穩壓器的接線方法，不需要太多的接線技巧，只要能分清楚電路的接線方法的人都可以接給穩壓器接線。

但是我們還是需要對穩壓器的接線的方法以及接線的注意事項過行一步講解。

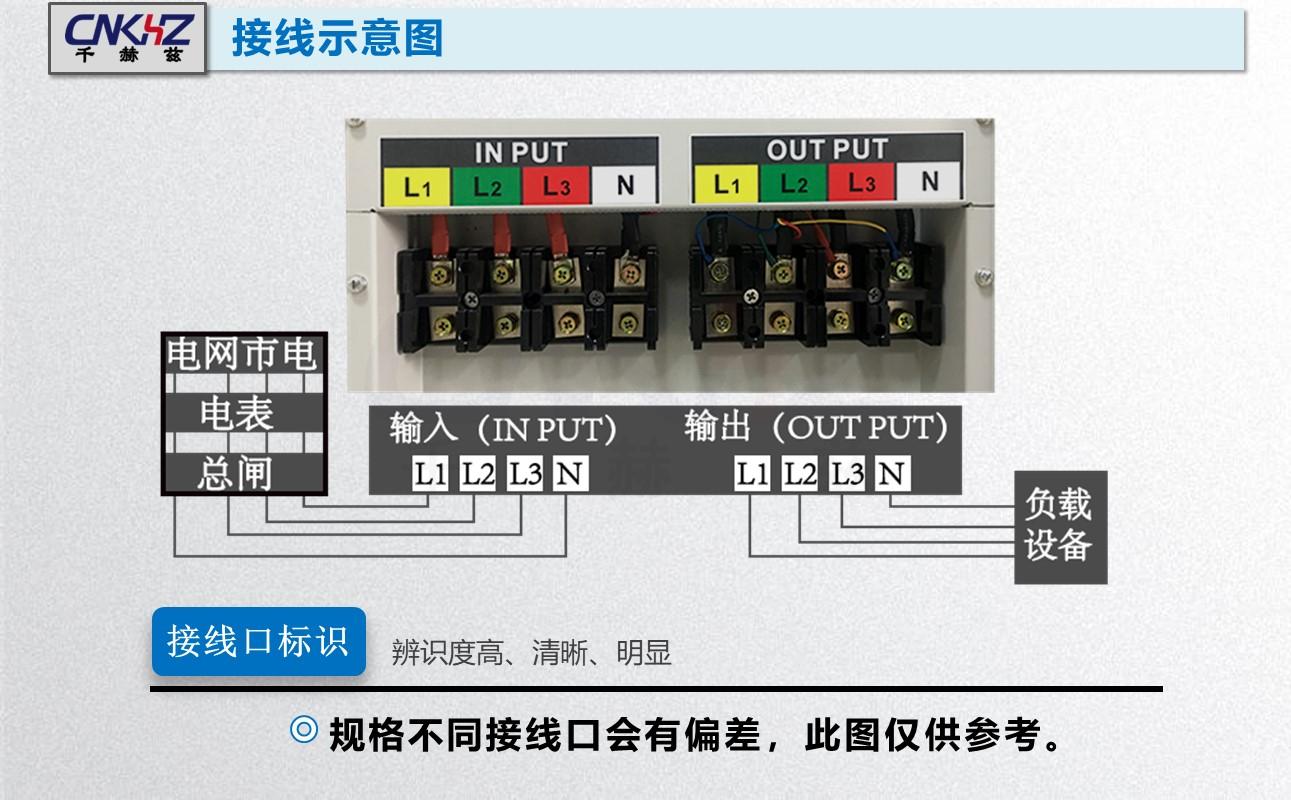

一、三相穩壓器接線應注意的事項：

1．穩壓器進線端電源線線徑大小應滿足穩壓器相應容量的電流值（也就是連接穩壓器時，穩壓器線徑大小我們還是需要選擇滿足容量的供電電線）。

2．進線端電源線應接在穩壓器的輸入端，并按母線的顏色：黃接A相、綠接B相、紅接C相，出線端電源線應接在穩壓器的輸出端，并按母線的顫色：黃接A相、綠接B相、紅接C相，到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于0.4歐姆。

3．雙柜或多柜結構的穩壓器，柜間母線必須按顏色來連接，其它聯線應按編號聯接。

二、三相穩壓器接地檢查應注意事項：

穩壓器調試人員的第后一步工作也就是比較重要的一項工作是檢查穩壓器接地，這項工作是保證穩壓器可靠運行的關鍵，必須認真做好。具體工作內容如下：

1．檢查接地線路是否牢固可靠，緊固螺絲是否松脫現象，如有松動，必須擰緊。

2．檢查面板上的各電氣元器件，如電流表，互感器的接地點連線是否有虛接現象，如有，必須重新連接。

3．檢查控制電路板接地是否虛焊，如有請重新焊接。

---
