交流穩壓電源和直流穩壓電源的區別

交直流穩壓電源，是一種電壓與電流連續可調，穩壓與穩流自動轉換的高精度直流線性電源。直流輸出電壓能從0伏起連續可調，穩定可靠。輸出電流任意選擇，并有限流保護及長時間短路保護。電源工作在穩壓狀態時，穩流部分即為保護電路;工作在穩流狀態時，穩壓部分又起到限壓作用，兩者是相互保護，確保用電安全可靠。







交直流穩壓電源分為單路輸出和雙路輸出兩大系列，雙路輸出電源既可兩路輸出不同的電壓值又可進行串聯或并聯組成正負電源或擴展電源的輸出電流能力，在并聯時由主電源進行控制。

交直流穩壓電源還具有體積小、性能好、造型美觀，可廣泛應用于工業生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。

一、交直流穩壓電源工作原理：

交直流穩壓電源由變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流取樣電路等組成。當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，經放大電路控制調整管使輸出電壓調整為給定值。

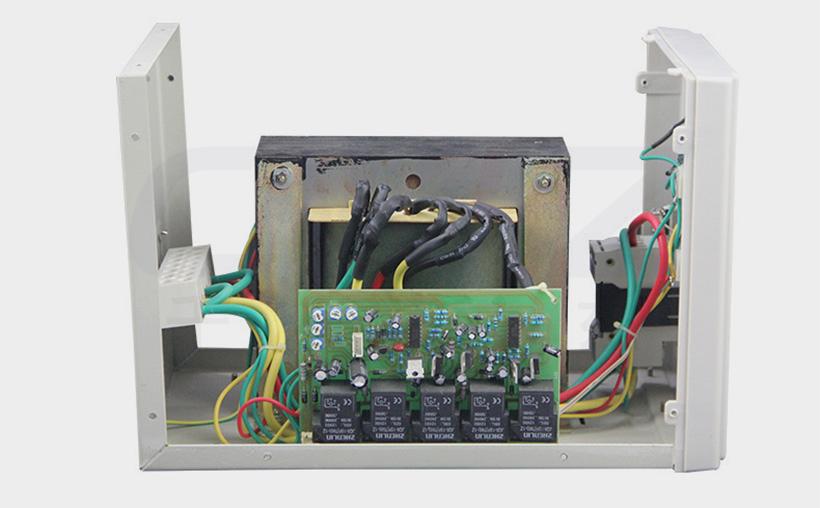

交直流穩壓電源電路采用懸浮放大穩壓。并加入輔助電源和交流預穩，以減少調正管功耗和提高穩壓精度。繼電器預穩是跟蹤輸出電壓自動切換變壓器次級抽頭，可控硅預穩壓是利用自動調整可控硅來實現前后同步自動預穩。

調整電路由CV電壓比較放大器與CC電流比較放大器的輸出經過與門電路來控制，使偷出電壓或電流恒定。

當穩壓工作時，CV電壓比較放大器對調整管處于優先控制狀態。當輸出電壓由于輸入電壓或負載變化使其偏離原來的電壓值時，經由取樣電路，送入比較放大器的同相輸入端，與反相端設定的基準電壓進行比較放大后，通過與門去控制調整管，使其輸出電壓趨于原定的數值，從而達到穩壓目的。

電路處于穩流工作時，CC電流比較放大器處于優先控制，控制過程和穩壓工作時完全相同。

電路工作狀態，可自動轉換：當負載在額定值苑圍內變動時，電路工作在穩壓狀態。當負載超過額之值時或輸出端短路時，電路失去穩壓作用，自動轉到穩流狀態。若負載減徑到額定值時，或是開路，電路又自動轉到穩壓狀態。

雙路電源為兩套完全隔離的交直流穩壓電源，當電源輸出串聯使用時，可以擴大輸出電壓，總輸出包壓為兩路輸出電壓之和。當兩路軸出并聯使用時，能夠擴大輸出電流，輸出電流為兩路電流之和，兩路串聯使用可以選擇獨立調壓，也可選擇兩路跟蹤調壓。調節主路電壓，從路輸出電壓將會同步跟蹤上升或下降。此時調節從路電壓旋鈕是無效的。

對于非標定做的雙路電源，可能無此按鈕，無此按鈕的雙路直流穩壓穩流電源，禁止串并聯使用。

二、交直流穩壓電源使用方法：

1．將電源插頭接上AC220V：(部分輸入電流超過10A電流值的電源，輸入端電源線用用戶根據現場自行處理，線纜接頭務必壓接處理好，防止接觸不良而打火)。

2．打開電源開關;

3．先空載調整輸出電壓旋鈕，觀察輸出電壓顯示表，調至使用電壓值，同時觀察機器內部是否有異響，打火，異味等非正常現象，當空載測試完成且正常后，方可接入負載。

4．將負載正極接輸出正端(紅色端子)，負極接輸出負端(黑色端子),若出現電流表超出額定值，且穩流指示燈亮，說明已過載或短路，應調整負載，使儀器恢復正常。如作為恒流源使用時，先將穩壓調節旋鈕順時針調到最大，同時將穩流調節旋鈕逆時針調至最小。然后接上負載，再順時針調節穩流調節旋鈕，使輸出電流至所需要的穩定電流值。此時穩流指示燈點(cc)亮。

5．在作為穩壓電源使用時，穩流電流調節旋鈕需順時針調到最大，此時可以任意設定限流保護點。設定方法為：打開電源，接上適當?shù)目勺冐?fù)載，并調節負載電阻使?fàn)俪鲭娏鞯扔谙蘖鞅Ｗo(hù)點的電流值。此時分別調節穩流調節旋鈕，使穩流指示燈處于臨界狀態，然后再調電流電位器，使穩流指示燈剛好熄滅。這時限流保護點即設置。使用時在加負載或者負載啟動瞬間，輸出電壓下降很大，可能是機器工作在限流狀態或者負載電流超過機器所能承受最大電流。

6．并聯與串聯二臺同規格儀器串聯使用，其輸出電壓為二臺輸出電壓之和;并聯使用時，其輸出電流為二臺輸出電流之和。22、雙路串聯使用將開關(13)彈起，用粗導線將(12)和(,4)兩個接線柱連接起來，調節主路與從路電壓調節旋鈕(20)和(5)，此時輸出接線柱10)和(,6)間的電壓值可達額定值的兩倍。2.3、雙路并聯時用將開關(13)按下，用粗導線將與兩個正極與負極連接起來，打開電源開關，調節主路輸出電壓旋鈕使輸出電壓至需要值。2.4、單路電源使用方法：?jiǎn)温冯娫氖褂梅椒ê碗p路電源基本相同，只增加了電壓微調和電流微調旋鈕;使用方法請參照雙路電源。

---
