穩壓變壓器_穩變一體穩壓變壓器

    穩壓變壓器是利用鐵磁諧振原理及磁分路結構制成的一種交流穩壓器，一般在應用中，人們認為穩壓變壓器是由電磁穩壓器演變而來的，其使用反圍較大，越來越受到人們的歡迎。

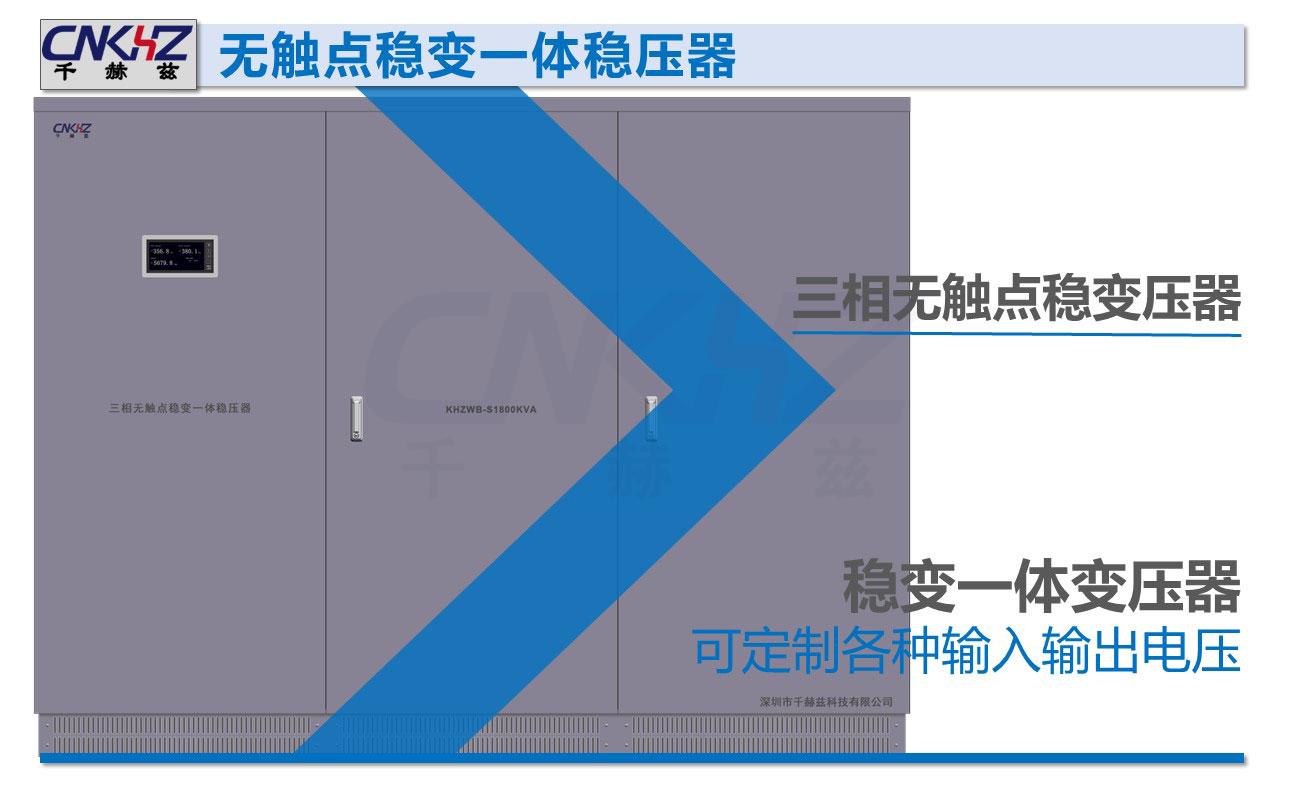

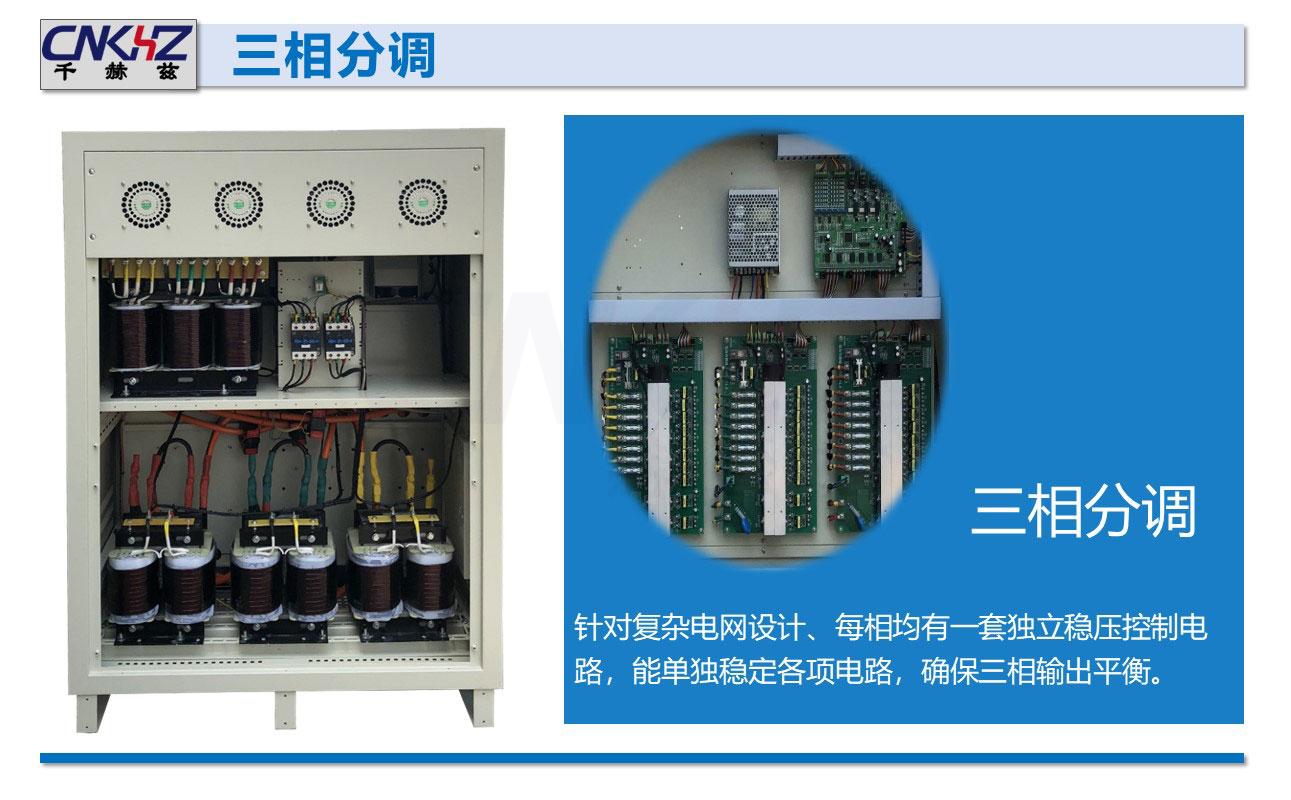

     穩壓變壓器是一種將穩壓器和變壓器兩者相結合，同是具備穩壓和變壓器功能，所以也稱之為穩變一體穩壓變壓器。

    穩壓變壓器，一般應用于進出口設備，因設備的工作電壓和環境中的市電電壓不同并且電壓不穩定環境中應用。

     我們都知道，所有的電器都有一定額定的工作電壓，拿國內的電壓來講，我們的單相電壓為220V，也是我們常說的家庭用電，三相380V，我們在工業制造中會看到，一些大型的生產設備要正常運作，都需要三相電，所以三相電也稱之為工業用電。

    但是并不是所有的國家所供的電壓都是一樣的，根據不同的國情，電壓也不同，有的國家單相電壓有110V，180V，三相電壓有240V，450V等等，所以對于一些進出口設備來講，要想工作下常運行，要減少研發成本，所以使用穩壓變壓器成了進出口設備解決電壓不同的最佳辦法。



一、穩壓變壓器的原理：

    穩壓變壓器是這樣一個變壓器，它由鐵心，初級繞組，次級繞組，磁分路，諧振電容器，補償繞組組成。初級繞組放在鐵心的非飽和處，次級繞組放在鐵心的磁飽和處，當初級輸入電壓升高或降低時，在鐵心中增減的磁通經磁分路自成回路，而次級繞組所處的鐵心始終保持磁飽和狀態，所以不會再增加和減少磁通。因此，次級繞組的感應電動勢不會因電網電壓的變化而變化。下面具體分析一下空載和有負載時的工作情況。

    1．空載：

      空載時，假設初級電壓為U1，電流為I1，圈數為N1，則磁通為I1N1，由于漏磁通回路有空氣間隙，而空氣磁阻較大，所以大部分磁通通過次級線圈閉合，漏磁很少。

因?yàn)镋=4.44fNm，所以V1＋E1＋E漏=0。

    2．負載：

      有負載時，次級有電流I2流過，次級匝數為N2，次級磁通勢為I2N2。變壓器鐵心磁通，初級次級共同產生，次級磁通也可分為一部分，一部分與初級匝連成主磁通，另一部分通過漏磁鐵心只與次級匝連或?yàn)槁┐抛瑁渭壦a(chǎn)生的主磁通和初級相反。在一般變壓器中，次級產生的反相磁通，初級電流會就此增加以抵消次級磁通，使主磁通基本保持不變。而在穩壓變壓器中，由于有磁分路的存在，有同樣的次級電流時，產生同樣的漏磁通，但一部分成為漏磁通，有一部分去抵消初級線圈中的主磁通，由于抵消部分較少，所以初級電流增加很少，真正用于建立次級主磁通也就減少了。另外，由于諧振線圈的存在，所產生的電流形成磁通與主磁通同相，使次級工作在深飽和狀態，而初級工作在非飽和狀態，形成一個基本穩定的交變磁場磁路。再加上補償線圈Nk與次級線圈串聯（反極性），這樣就確保了當輸入電壓在一定范圍內變化時，次級輸出電壓基本不變時，從而實現輸出電壓的穩定性。

二、穩壓變壓器的結構：

    穩壓變壓器結構一般采用WCD型、WED型和WEI型。WCD型穩壓變壓器一般適用于輸出功率在100W以下；WED型穩壓變壓器一般適用于輸出功率在1000W以下；WEI型穩壓變壓器一般適用于輸出功率1000W以上。

三、穩壓變壓器的制作要點：

    由于穩壓變壓器工作在磁飽和狀態，鐵心容易產生振動而產生噪聲，尤其是磁分路片在鐵心中，更容易產生噪音。因此在制造時，為了降低噪聲，首先應將磁分路預先膠合牢，再固定在鐵心中，尤其是WCD型鐵心，為了保持窗口一致性，加工磁分路時必須比窗口尺寸略小0.2mm～0.3mm，每付磁分路應事先配好，不能互換。在裝配和校驗穩壓變壓器時，當各項指標達到標準時，還必須使兩個線包將磁分路壓緊，如有間隙，應墊入絕緣片，防止振動。

    另外，變壓器浸漬應采取真空浸漬，為了更好地防止振動，最好進行一次浸漬。如果變壓器在裝配校驗中噪聲很大，那么，光靠浸漬來解決噪聲是無濟于事的。必須重新安裝，檢驗，直至噪聲降低為止。

    前面談到穩壓變壓器是工作在飽和區的，對外泄漏磁場十分嚴重，因此固定鐵心的夾子件和底座都處在強交變磁場中，這些金屬件在變換磁場中同樣產生磁滯和渦流損耗而發燙，所以一些緊固件必須采用鋁制和不銹鋼材料，防止磁化。同樣，設計電機箱時，最好采用鋁材，其同部應有足夠的空間，以防止雜散磁場對電機箱吸引而共振，也可增加對流，隨風散熱。

四、穩壓變壓器的使用：

    使用穩壓變壓器與使用電磁穩壓器一樣，應選用與用電設備的各項技術數據相符合，特別要注意負載功率應低于電源的輸出功率。穩壓變壓器的輸入電壓一般在176~264V之間，輸出電壓穩定度應小于±1%，負載調整率小于±3%，波形失真度小于5~10%，而且能連續工作，溫升不得超過50~60℃，穩壓變壓器的特點是它不僅可以輸出穩定電壓，而且可以變壓，既有過載保護特點和抗干擾特性，在某些高精度場合時，可以用作預穩壓電源。

    穩壓變壓器在使用時相當方便，只需將電源線通上電源，次級則有穩定的交流電壓輸出，但接負載時，應注意按上面要求的功率匹配原則，不要認為它有過載保護的優點就忽視了這一點，而且當穩壓器長期工作時，應有散熱措施。

---
