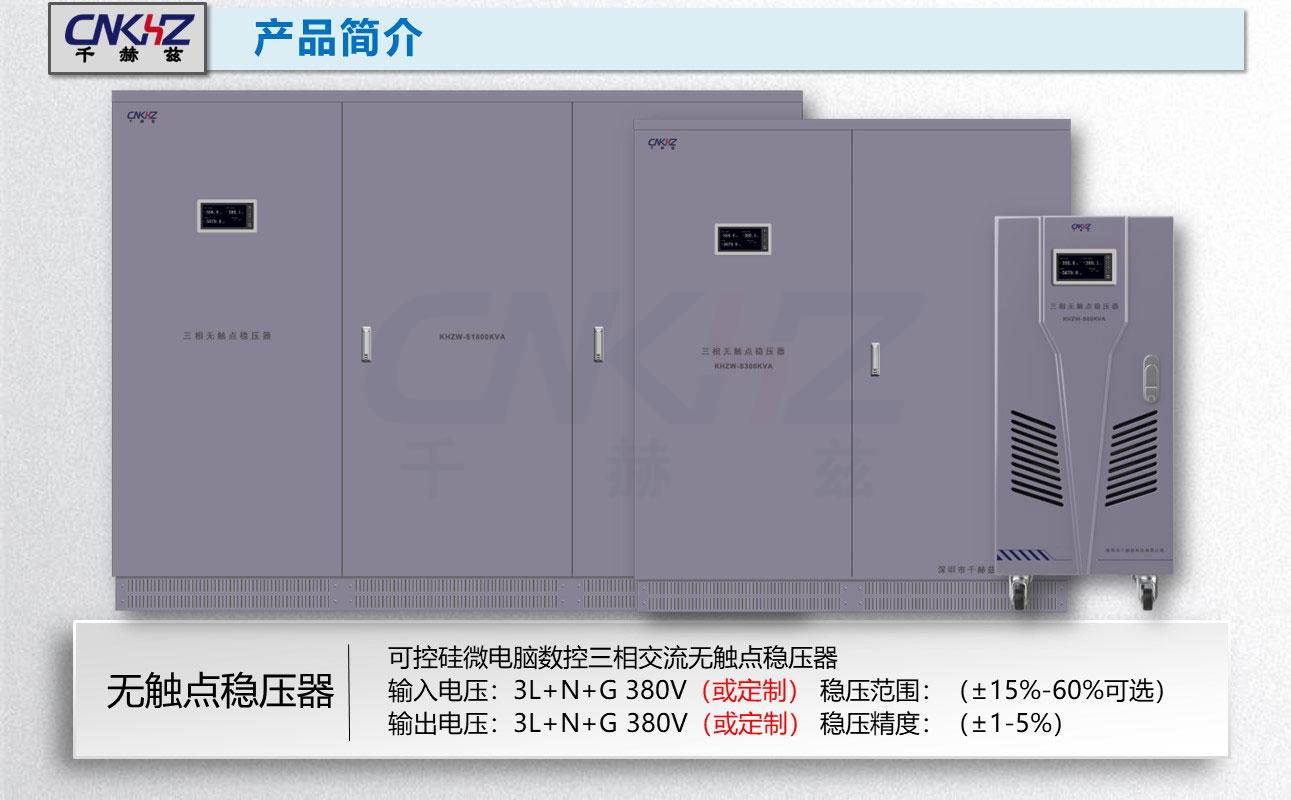

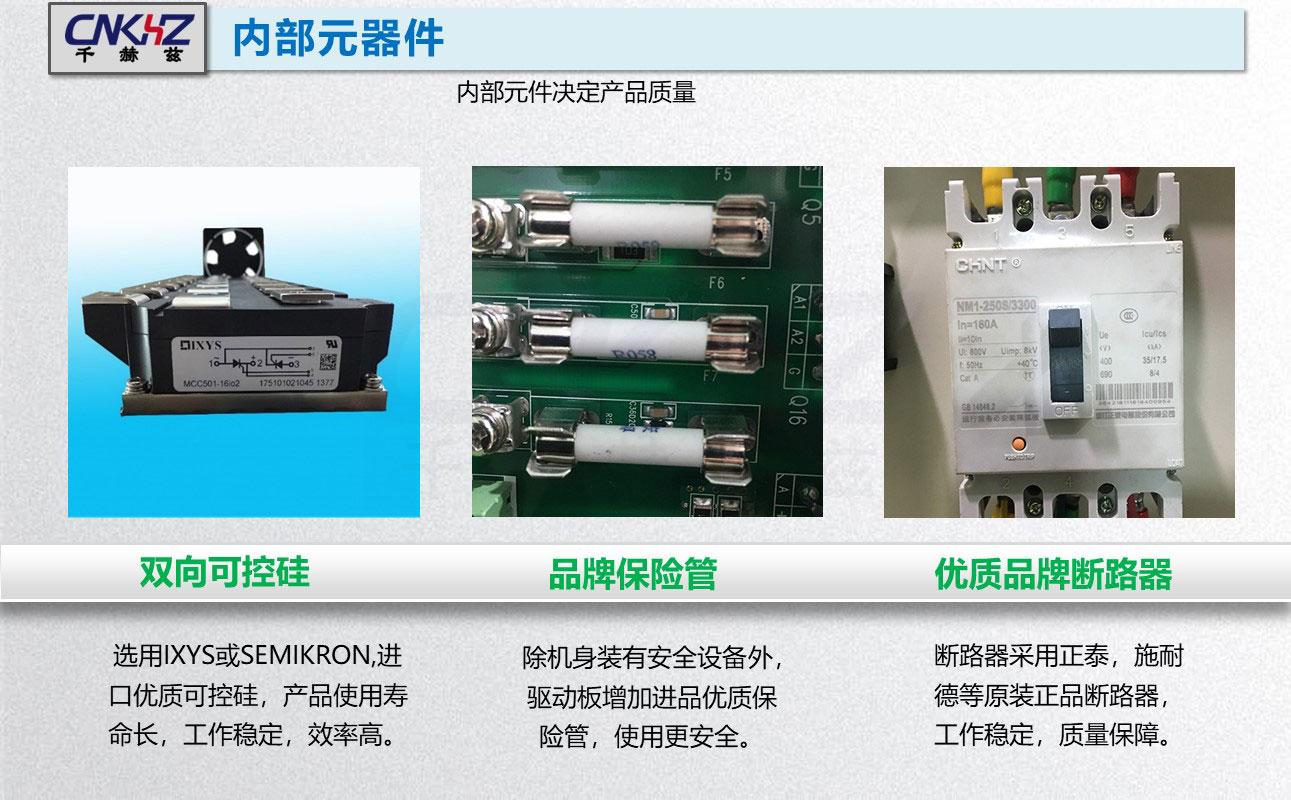

可控硅無觸點穩壓器中的可控硅的作用

英文名稱Silicon Controlled Rectifier，簡寫為SCR，是可控硅整流元件的簡稱，有時也將其稱為晶閘管。可控硅是一個具有三個PN結、四層結構的大功率半導體器件，具有體積小、結構簡單、功能強、抗高壓的特點，現已廣泛應用于電視機、電冰箱、無線電遙控、攝像機、定時控制器等設備中。

一、可控硅的工作原理為：

1．要使晶閘管導通，一是在它的陽極A與陰極K之間外加正向電壓，二是在它的控制極G與陰極K之間輸入一個正向觸發電壓。晶閘管導通后，松開按鈕開關，去掉觸發電壓，仍然維持導通狀態。

2．但是：如果陽極或控制極外加的是反向電壓，晶閘管就不能導通。控制極的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。使導通的晶閘管關斷，可以斷開陽極電源或使陽極電流小于維持導通的最小值（稱為維持電流）。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。


二、可控硅的作用：

1．可控整流：

可控整流，這也是可控硅最基本也最重要的作用。大家所熟知的二極管整流電路只可完成整流的功能，并沒有實現可控，而一旦把二極管換做可控硅，便構成了一個可控整流電路。

在一個最基本的單相半波可控整流電路中，當正弦交流電壓處于正半周時，只有在控制極外加觸發脈沖時，可控硅才被觸發導通，負載上才會有電壓輸出，因此可以通過改變控制極上觸發脈沖到來的時間，來進一步調節負載上輸出電壓的平均值，達到可控整流的作用。

2．無觸點開關：

可控硅的作用之二就是用作無觸點開關，經常用于自動化設備中，代替通用繼電器，具有無噪音、壽命長的特點。

3．開關和調壓作用：

可控硅的作用之三就是起到開關和調壓的作用，經常應用于交流電路中，由于其被觸發時間不同，因此通過它的電流只有其交流周期的一部分，通過它的電壓只有全電壓的一部分，因而起到調節輸出電壓的作用。

其中可控硅最主要的就是穩壓穩流。可控硅在自動控制機電領域，工業電氣及家電等方面都有廣泛的應用。可控硅是一種有源開關元件，平時它保持在非道通狀態，直到由一個較少的控制信號對其觸發使其道通，一旦被觸發就算撤離觸發信號它也保持道通狀態，要使其截止可在其陽極與陰極間加上反向電壓或將流過可控硅二極管的電流減少到某一個值以下。
