交流穩壓器_一種自動電壓調節器

穩壓器是一種無論輸入電壓或負載條件如何變化都保持恒定直流輸出電壓的裝置。沒有被濾波器消除的交流紋波電壓也會被電壓調節器抑制。

電壓調節器設計中的元件組合確保在可變輸入電源下具有恒定的輸出電壓。每當需要穩定可靠的輸出電壓時，穩壓器就是最優選的電路。穩壓器還具有過壓保護、短路保護、熱關斷、電流限制等保護功能。它可以是線性穩壓器或開關穩壓器，但最簡單且經濟實惠的穩壓器類型是線性穩壓器。

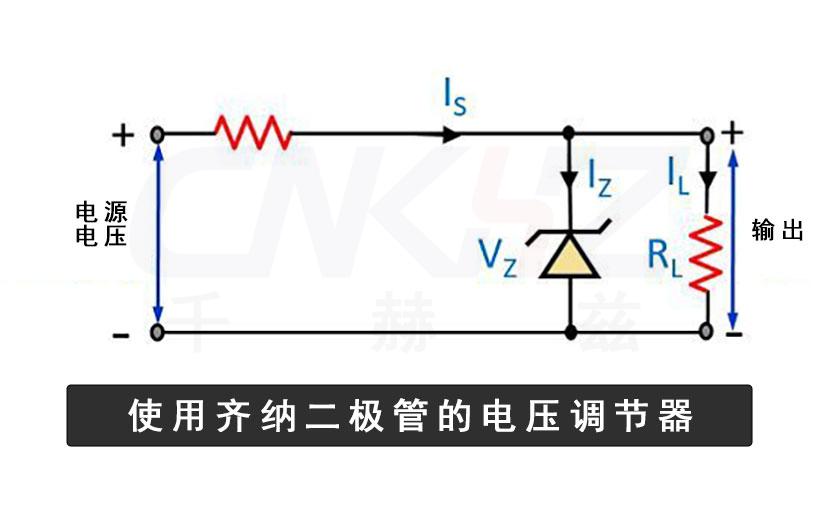

我們來看一下采用齊納二極管的穩壓器電路圖——

齊納二極管用作電壓調節器，從電壓變化很大的電源提供恒定電壓。

一、電壓調節器：

正如我們在上圖中看到的，在電路的開頭放置了一個電阻。為了將通過二極管的反向電流限制到更安全的電阻值，電路中使用了R s 。選擇源電壓V s和電阻器R s以使二極管工作在擊穿區。R L兩端的電壓稱為齊納電壓 V z，二極管電流稱為 I z。當輸出電壓波動被電阻器 R s吸收時，負載 R L上保持穩態電壓。需要調節變化的輸入電壓反接齊納二極管。除非 R L兩端的電壓小于齊納二極管擊穿電壓 V z ，否則二極管不會導通，并且 R s和 R L構成 V s兩端的分壓器。

隨著電源電壓V s的增加，在這種情況下，R L兩端的電壓降將大于齊納二極管的擊穿電壓。因此，導致齊納二極管在其擊穿區域?qū)ā｝R納電流I z受到串聯電阻R s的限制，以免超過額定最大值I zmax。通過 R S 的電流由下式給出：源電流在結點方程1處分成 Iz 和 I L -

方程2

齊納二極管 V z兩端的電壓保持恒定，直到其在擊穿區域工作，齊納電流 I D可能會發生很大變化。如果此時輸入電壓進一步增加，則通過二極管和負載的電流增加。隨著二極管兩端的電阻減小，這將導致更多的電流流過二極管。

結果：R s上的電壓降將更大，因此輸出處的電壓將是接近輸入或電源電壓的值。

因此：我們可以說，除非電源電壓大于齊納電壓，否則齊納二極管在負載上保持均勻的電壓。

二、分立晶體管穩壓器：

當我們談?wù)摼w管穩壓器時，它基本上有兩種電壓調節器的類型

通過使用上述任何類型，我們可以獲得預定值的恒定直流輸出電壓。該值與電源電壓或輸出負載的變化無關。

1．串聯穩壓器：

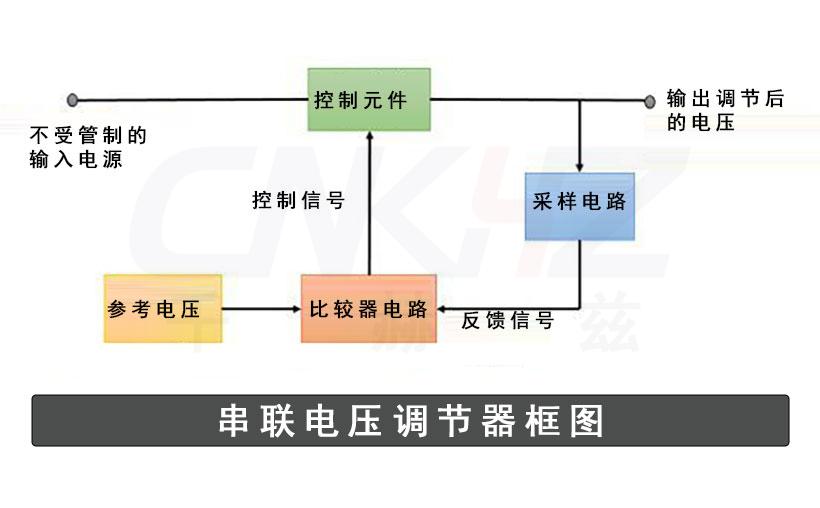

下圖為串聯穩壓器的框圖——串聯穩壓器框圖

這里，獲得輸出電壓的輸入幅度由串聯控制元件控制。對輸出電壓進行采樣的電路提供與參考電壓進行比較的反饋。如果輸出端電壓升高，比較器向控制元件發送控制信號，以減小輸出幅度。類似地，如果輸出電壓降低，比較器發送控制信號，使得輸出幅度可以升高到期望的水平。

A．晶體管串聯穩壓器的工作原理：

它也稱為射極跟隨器電壓調節器。下面的電路顯示了一個使用 NPN 晶體管和齊納二極管形成的簡單串聯穩壓器。

晶體管串聯穩壓電路在上述電路中，晶體管的集電極和發射極端子與負載串聯，這就是為什么它被稱為串聯調節器。晶體管 Q 被稱為串聯傳輸晶體管。

當直流電源提供給輸入端子時，它會導致負載電阻器 R L兩端出現穩壓輸出電壓。電路中采用的晶體管用作可變電阻，齊納二極管提供參考電壓。

其工作原理是晶體管兩端的輸入出現較大變化，因此輸出電壓趨于恒定。

這里，V out = V z – V BE

基極電壓幾乎保持恒定，其值稍微等于齊納二極管兩端的電壓V z。

進一步，讓我們考慮由于電源電壓增加而導致輸出電壓增加的情況。由于 V z固定在某個水平，因此 V out的增加將導致 V BE降低。V BE的減少將自動減少傳導。因此，集電極-發射極電阻R CE增大，從而導致V CE增大，最終輸出電壓降低。

B．負載變化對輸出電壓的影響如何？

假設負載電阻器 R L的值減小，從而導致通過它的電流增加。在這種情況下，V out開始下降，導致 V BE上升。最終，晶體管的導通電平增加，從而降低了 R CE。

電阻的減小會稍微增加電流，從而補償 R L的減小。

因此：輸出電壓保持恒定，因為它等于 I L R L。

C．局限性：

在室溫下，保持絕對恒定的輸出電壓很困難，因為隨著室溫升高，會自動導致 V BE和 V Z降低。

高電流下無法獲得良好的調節。

2．并聯穩壓器：

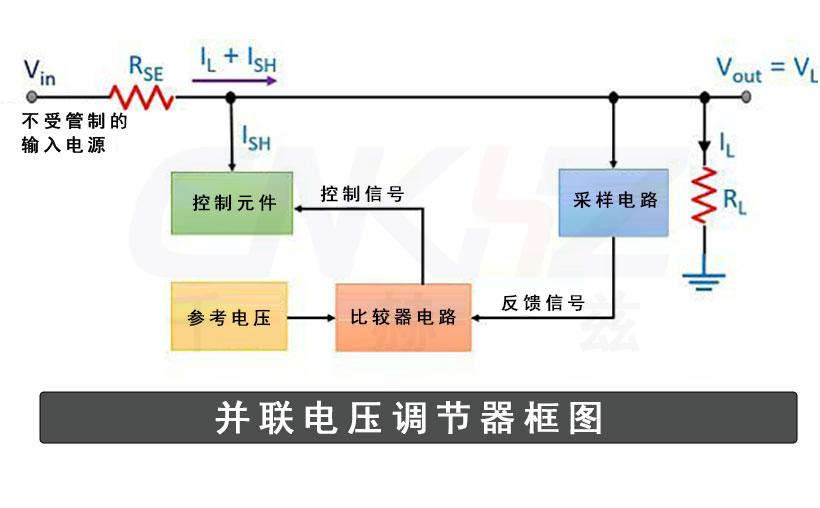

并聯穩壓器的框圖如下所示：并聯穩壓器框圖

在這種類型的電壓調節器中，為了提供足夠的 調節，電流被從負載分流。為了保持恒定電流，通過使用控制元件將一些電流從負載分流。假設負載發生變化，從而導致輸出電壓發生變化。因此，反饋信號被發送到比較器電路，該比較器電路提供控制信號以改變從負載分流的電流的大小。

A．晶體管并聯穩壓器的工作原理：

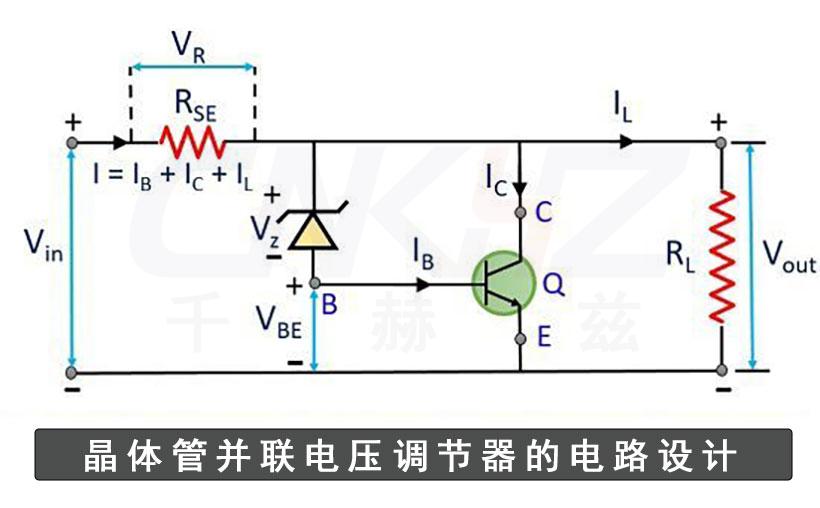

我們來看看并聯穩壓器的電路圖——晶體管并聯穩壓器電路圖

這里，R SE與電源串聯，晶體管跨接在輸出端。電源電壓由于 R SE上的壓降而降低，電壓的降低取決于 R L的電流供給。

V輸出= V z + V BE;

V輸出= V輸入– IR SE;

假設輸入電壓增加，導致 V out和 V BE上升，從而導致 I B和 I C增加。因此，隨著電源電壓的增加，電源電流 I 也會增加，從而在 R SE上產生更多的壓降，從而降低輸出電壓。因此輸出電壓幾乎保持恒定。

B．局限性：

它導致大部分電流流經晶體管而不是負載。

過壓保護有時是此類電路中的一個問題。

三、應用領域：

它們用于調節直流電壓的計算機電源。在配電系統中，電壓調節器沿配電線路使用，以便為消費者提供恒定的電壓。

---
