可控硅穩壓電路_SCR無觸點穩壓器

SCR可控硅電穩壓電路組成的可控硅無觸點穩壓器和其他一些外部組件構建高效的穩壓器電路。與其它結構的穩壓器相比SCR可控硅無觸點穩壓器具備高效、快速，節省成本特點。

該 SCR 穩壓器電路是一種開關穩壓器，比普通3 引腳穩壓器或基于晶體管齊納的串聯穩壓器電路更有效。

一、SCR可控硅無觸點電路如何工作：

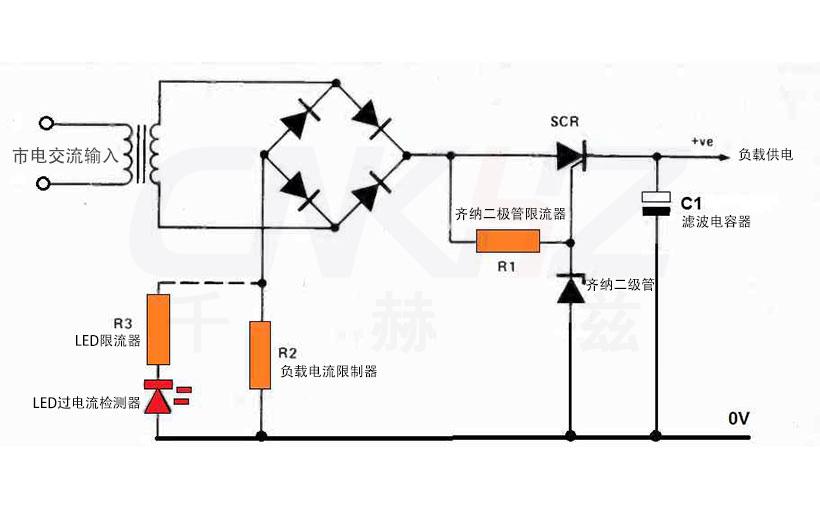

下圖所示為基于 SCR 的穩壓電源電路。調節過程所需的唯一部件是SCR、R1 和齊納二極管。剛接通電源時，濾波電容C1處于放電狀態，其陰極為0V電位。

從橋式整流器輸出的正半周波形使可控硅的柵極電流流過電阻R1，從而觸發可控硅導通。一旦 SCR 打開，它就開始為 C1 濾波電容器充電。當正半周期結束時，可控硅迅速關閉。

一旦下一個正半周期從電橋到達，相同的過程就會重復，對濾波電容器 C1 充電，直到電壓幾乎達到齊納擊穿電壓。我們可以清楚地理解，可控硅柵極上可以產生的最大正電壓是由齊納值確定的。

因此，這意味著，在上述過程中，C1 只能充電到齊納電平，超過該電平，SCR 柵極將無法再獲得相對于其陰極的正電位。在這個特定階段，SCR 無法再維持其點火，C1 無法進一步充電。

濾波電容器C1利用變壓器提供的電量通過負載放電。當下一個正周期到來時，SCR 柵極再次變為正值，并觸發，為 C1 濾波電容器充電。

電橋的幾個半周期足以充分提升 C1 電壓，以停止 SCR 的額外觸發。因此，SCR 觸發對于維持 C1 電容器處于“加滿”狀態至關重要。

SCR 必須觸發的次數具體取決于輸入電源消耗的負載的額定電流。

二、SCR可控硅無觸點穩壓電路特點：

基于 SCR 的電壓調節器電路有幾個特別有趣的特性。

首先：由于串聯或并聯型穩壓器中常見的最小功率損耗，該電路提供了高效率。

其次：第二個重要功能是您能夠快速指示負載消耗的電流。

第二個功能可以通過將 LED 與電阻器 R2 兩端的限流電阻器 R3 串聯來實現，該電阻器的作用類似于負載電流限制器。

每當 SCR 觸發時，LED 就會開始閃爍，因此 LED 的閃爍率將直接與負載電流相對應，并指示負載是否超出電流限制。

---
