穩壓電源的分類_穩壓電源工作原理及維護

穩壓電源就是能為負載提供穩定交流電源或直流電源的電子裝置，包括交流穩壓電源和直流穩壓電源兩大類。

一、穩壓電源工作原理：

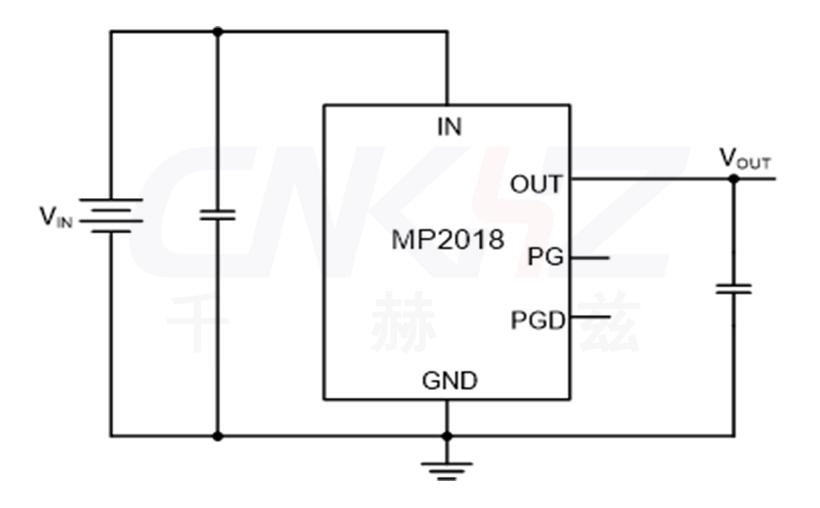

穩壓電源的基本工作原理為：工頻交流電源經過變壓器降壓、 整流、濾波后成為一穩定的直流電。圖中其余部分是起電壓調節，實現穩壓作用的控制部分。電源接上負載后，通過采樣電路獲得輸出電壓，將此輸出電壓與基準電壓進行比較。如果輸出電壓小于基準電壓，則將誤差值經過放大電路放大后送入調節器的輸入端，通過調節器調節使輸出電壓增加，直到與基準值相等；如果輸出電壓大于基準電壓，則通過調節器使輸出減小。

二、穩壓電源的分類及特性：

1．交流穩壓電源：

A．自耦調整型穩壓電源：

優點：結構簡單，造價低， 輸出波形失真小。

缺點：容易燒毀，電壓調整速度慢。

B．改變抽頭型：

優點：電路簡單，穩壓范圍寬，價格低。

缺點： 穩壓精度低，工作壽命短。

C．大功率補償型：

優點：抗干擾性能好，穩壓精度高、響應快電路簡單。

缺點：輸入電流失真度大，源功率因數較低；輸出電壓對輸入電壓有相移。

D．參數調整型：

優點：結構簡單，可靠性高，抗干擾能力強。

缺點：能耗大、噪聲大、 笨重、造價高。

E．開關型穩壓電源：

優點：穩壓性好，控制功能強。

缺點： 電路復雜，價格較高。

2．直流穩壓電源：

A．化學電源：

優點：小巧，靈活。

缺點：供電能力不足，污染環境。

B．線性電源：

優點：穩定性高，紋波小，可靠性高。

缺點： 體積功耗大，轉換效率低。

C．開關型AC/DC 電源：

優點：體積小，重量輕，穩定可靠。

缺點：紋波較大。

三、穩壓電源的維護：

1．電源使用一段時間后，應對指示電路進行核準，校準方法可通過外接電壓表與電流表與機上指示儀表進行比較進而調整幾；（分別為電壓及電流指示校準），進行核準。但應注意由于機箱為鋼板結構，故蓋上箱蓋后會引起讀數的少量改變，可先觀察一下范圍后，在開機調整時留出余量來進行校正即可。

2．應經常檢查電源線接線是石松動，內部是否新裂。

3．檢查接線柱是否松動，機箱內外螺釘是否牢固。

4．清潔機箱面板及機箱蓋時，嚴禁使用有機溶劑或去污劑進行除垢，應使用中性皂波用軟質抹布進行清洗后，擦干即可。

5．儀器應保持清潔垂直安放。

6．儀器使用過程中如出現故障：

A．無輸出電壓：檢查電源開關是否接通，保險絲是否完好，檢查電路中有無短路現象。

B．輸出電壓太高：檢查調整管是否擊穿。

C．輸出電壓不穩：檢查一下基準電壓是否穩定。

D．輸出電流不夠：檢查調整營是否燒毀開路，負載是否太重。

---
