復合調節觸點電壓調節器

復合調節器是一種新型的多功能調節器。可以大大簡化復雜調節系統的安裝調試，方便舊系統的技術改造。

復合調節器是將改進的調節單元、伺服單元、操作單元連接成一整機的復合調節器。具有通用調節器、操作器、伺服放大器三單元儀表功能，可形成單回路、多回路、串聯調節等系統，性價比高、結構緊湊、可靠性強、操作方便、顯示精度高等，可廣泛應用于各種自動調節系統。

一、復合調節觸點電壓調節器的原理：

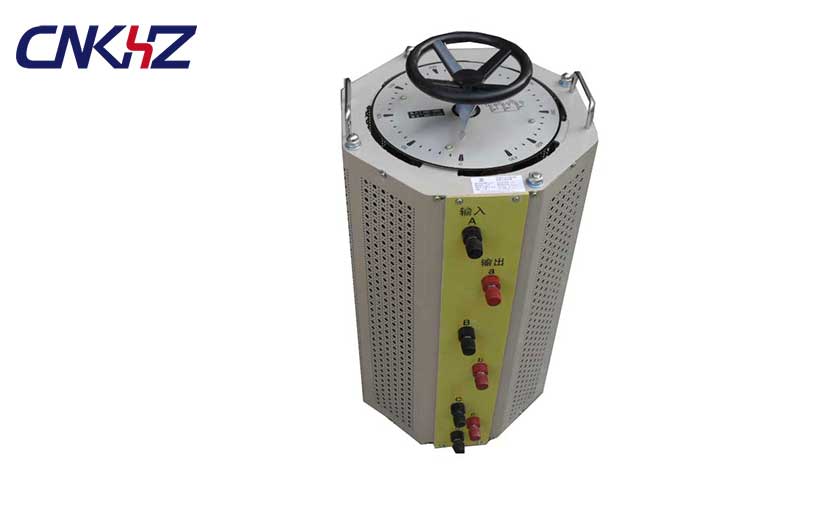

復合調節觸點式調壓器由殼體和本體組成，在封閉的高磁導率磁體外依次纏繞電源繞組、隔離屏蔽層、主調壓繞組和輔助調壓繞組。主調壓繞組是雙軌繞組在主調壓繞組骨架上，輔助調壓繞組繞在開式環形鐵芯上，護套在隔離屏蔽層外。

與主調壓繞組和輔助調壓繞組接觸的有雙觸點A和雙觸點B，雙觸點A、B均與傳動機構滾筒連接。無觸點短路匝數，容量大;體積小，調壓特性好;無電網干擾，低諧波;使用安全，易于維護，可應用于需要電壓調節器的各種場合。

動力繞組纏繞在封閉式高磁導磁鐵周圍，電源繞組為隔離屏蔽層，隔離屏蔽層為主調壓繞組和輔助調壓繞組，主調壓繞組為主調壓繞組骨架上的雙軌繞組， 輔助調壓繞組纏繞在開式環形鐵芯上， 護套在隔離屏蔽層外，并由環形骨架固定。

工作時，電源繞組輸入交流電，在封閉的高磁導率磁鐵中產生交變磁力線。磁力線同時通過主調壓繞組和輔助調壓繞組，分別在這兩個繞組中產生感應電壓。數量成正比，因此傳動機構帶動滾筒旋轉，同時改變主調壓繞組上雙觸點A和輔助調壓繞組上雙觸點B的位置，輸出電壓也相應變化。

二、復合調節接觸式調壓器的優點：

復合調節接觸式電壓調壓器的優點是結構合理、制造方便、使用安全、維護方便。主調壓繞組為雙通道雙觸點A，運行可靠，非接觸短路匝數，容量大；輔助電壓繞組纏繞在開式環形鐵芯上，體積小，調壓特性好；電源與輸出端之間安裝隔離屏蔽層，可防止電網干擾，實現零電壓調節、低諧波、輕量化。

---
