什么是穩壓電源-電源穩壓器

穩壓電源，是將上下波動，且波動頻繁的的交流電轉換為恒定交流電供用電設備正常工作輸出的一款電力輔助設備，由于地域的不同，以及穩壓電源的工作方式，有人交其稱之為交流穩壓電源或電壓穩壓器。

穩壓電源將未穩壓的交流電（交流電）轉換為恒定的交流流電（或直流電）。即使輸入電壓發生變化，穩壓電源也可確保輸出保持恒定。

穩壓電源在工作時，因穩壓工作是需要變壓器來進行調節，所以穩壓電源的工作輸入電壓必須為交流電壓，但是是在輸出電壓用戶可以根據環境設備的自身需求選擇輸出為直流電壓或交流電壓的穩壓器。

穩壓電源組成結構：

一、降壓變壓器：

降壓變壓器將把交流電源的電壓降到所需的電壓水平。調整變壓器的匝數比以獲得所需的電壓值。變壓器的輸出作為整流電路的輸入。

二、驅動控制部分：

整流器是由執行整流過程的二極管組成的電子電路。整流是將交流電壓或電流轉換為相應的直流 (DC) 量的過程。整流器的輸入是交流電，而其輸出是單向脈動直流電。

雖然在技術上可以使用半波整流器，但與全波整流器相比，它的功率損耗很大。因此，全波整流器或橋式整流器用于對交流電源的兩個半周期進行整流（全波整流）。下圖顯示了一個三、全波橋式整流器。

1．全波整流橋：

橋式整流器由四個按上述方式連接的pn 結二極管組成。在電源的正半周期內，變壓器次級（即 VMN）上感應的電壓為正。因此，E 點相對于 F 為正。因此，二極管 D 3和 D 2反向偏置，二極管 D 1和 D 4正向偏置。二極管D 3和 D 2將充當開路開關（實際上存在一些電壓降），二極管 D 1和 D 4將充當閉合開關并開始導通。因此，整流器的輸出端出現整流波形，如第一張圖所示。當次級（即 VMN）中感應的電壓為負時，D 3和 D 2正向偏置，而其他兩個反向偏置，并且在濾波器的輸入端出現正電壓。

2．直流過濾：

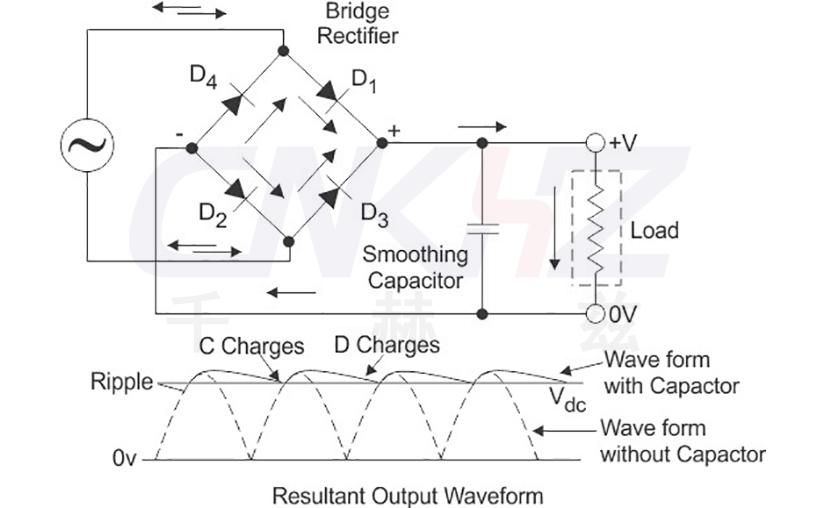

來自整流器的整流電壓是脈動直流電壓，具有非常高的紋波含量。但這不是我們想要的，我們想要一個純無紋波直流波形。因此使用了過濾器。使用了不同類型的濾波器，例如電容濾波器、LC濾波器、扼流圈輸入濾波器、π型濾波器。下圖顯示了沿整流器的輸出連接的電容濾波器以及由此產生的輸出波形。

3．輸出波形：

隨著瞬時電壓開始增加電容器的電荷，它會一直充電，直到波形達到其峰值。當瞬時值開始減小電容開始通過負載（在這種情況下為調節器的輸入）以指數方式緩慢放電。因此，獲得了具有非常少紋波含量的幾乎恒定的直流值。

---
