什么是隔離變壓器_隔離變壓器的構造、工作和應用

變壓器是用于將一種形式的交流電能轉換為另一種形式的交流電能而不改變頻率的電能輔助設備。 隔離變壓器是一種用于將隔離的交流電能傳輸到裝置或設備的變壓器，以實現安全、保護或減少諧波和瞬態電壓浪涌。它基于電流隔離在用電設備和電源之間提供隔離，其中電源和用電設備之間沒有導電路徑。

一、什么是隔離變壓器：

隔離變壓器用于安全目的，也用于減少瞬態和諧波。它提供電流隔離。這意味著電源和負載之間不存在導電路徑。因此，它可以保護設備免受電擊并降低敏感設備的電氣噪聲。

它還用于連接兩個不允許物理連接的電路。絕緣變壓器可作為升壓變壓器或降壓變壓器工作。通常，隔離變壓器不用于更改電量的值。因此，在大多數情況下，隔離變壓器的匝數比為 1。這意味著初級繞組中的匝數與次級繞組中的匝數相同，并且初級和次級電壓的值相等。

隔離變壓器不允許將直流分量從一個電路傳遞到另一個電路。但它允許通過交流組件。此外，專門設計的隔離變壓器可阻擋接地回路引起的干擾。隔離變壓器用于保護敏感設備，例如;計算機、實驗室儀器和醫療設備。

二、隔離變壓器的工作：

隔離變壓器只不過是一個具有 1：1 變比的簡單變壓器。電源與初級繞組連接，需要保護的負載或電路與次級繞組連接。

隔離變壓器用于減少電源的瞬態。在電源中，產生電源峰值的原因有很多，例如;閃電、開關或負載突然變化。此尖峰將電壓電平從幾伏增加到數千伏。通常，電壓波形的尖峰持續時間非常短 （~3 ns）。如果此尖峰達到負載，可能會損壞設備。因此，有必要降低尖峰水平。

為此，在設備和電源之間使用隔離變壓器。讓我們假設，電源線中會產生高壓大電流尖峰。這個尖峰穿過隔離變壓器的初級繞組。由于電感的影響，初級繞組不允許電流突然變化。

由于波形中的尖峰，電流增加，導致磁通量增加。它會增加次級的電壓。由于變壓器的電感性質，它將反對尖峰在次級中再現。與電流的阻力將與電流變化的速度成正比。

尖峰包含電壓和電流的快速變化。因此，次級電路中的尖峰大大減少，避免了對負載設備的不良影響。

三、隔離變壓器如何作為安全裝置工作：

隔離變壓器用作安全裝置，因為它避免了電源和設備之間的直接連接。要了解工作原理。

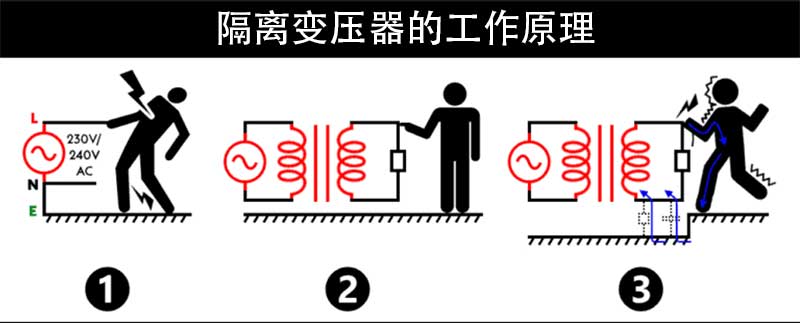

在圖片1中：當男人觸摸帶電端子時，泄漏電流會流過身體。這個男人感到震驚。

在圖片2中：隔離變壓器連接到電源。在這種情況下，如果有人觸摸隔離變壓器的二次端子，他不會受到電擊。因為漏電流不能由人體接地，因為沒有流動路徑。

在圖片3中：返回路徑顯示為電容式或直接式。如果存在電容耦合，該男子可能會感覺到來自現場指揮的輕微電擊。當設備主體連接到導體時，使用電容耦合。身體和地面之間沒有物理聯系。

---
