什么是自耦變壓器_自耦變壓器工作原理和優勢

自耦變壓器是指繞組在同一繞組上為初級和次級，初級和次級繞組直接串聯并自耦合的變壓器。按結構可進一步分為可調壓力型和固定式。普通變壓器通過初級線圈和次級線圈之間的電磁耦合來傳輸能量。初級線圈和次級線圈之間沒有直接的電氣連接，而自耦變壓器在初級和次級線圈之間有直接的電氣連接。它的低壓線圈是高壓線圈的一部分。ATO 在線商店將解釋自耦變壓器的工作原理及其在電力系統和電子設備中的優勢。自耦變壓器詳細信息

一、自耦變壓器的工作原理：

當兩個或多個線圈纏繞在一個閉合的鐵芯上，并且一個線圈（即初級線圈）施加交流電源時，交流電流過線圈，從而在鐵芯中產生交變磁場。交變的主磁通量在初級線圈中產生自己的感應電動勢，而另一個線圈（即次級線圈）產生互感應電動勢。通過改變初級線圈和次級線圈之間的匝數比，可以改變初級和次級線圈的端電壓以實現電壓轉換。由于初級線圈和次級線圈是直接連接的，因此存在交叉級泄漏的風險。所以它不能用作行車燈的變壓器。

自耦變壓器是一種特殊的變壓器，其中輸出和輸入共享一組線圈。使用不同的抽頭來實現電壓上升和下降。具有小于共享線圈的零件的抽頭電壓降低，而具有大于共享線圈的零件的抽頭電壓增加。

實際上，其原理與普通變壓器相同，只是它的原始線圈是它的次級線圈。典型的變壓器是左側的初級線圈，它通過右側的次級線圈上的電磁感應產生電壓，而降壓自耦變壓器則會影響自身。

自耦變壓器是只有一個繞組的變壓器。當用作降壓變壓器時，從繞組中提取一部分導線匝數作為次級繞組;當用作升壓變壓器時，施加的電壓僅施加到繞組匝數的一部分。繞組中同時屬于初級繞組和次級繞組的部分通常稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組。與普通變壓器相比，相同容量的自耦變壓器不僅體積更小，而且效率更高，變壓器容量越大，電壓越高。這個優勢變得更加突出。因此，隨著電力系統的發展、電壓等級的提高和輸電容量的增加，自耦變壓器因其容量大、損耗低、成本低而得到廣泛應用。自耦變壓器的工作原理

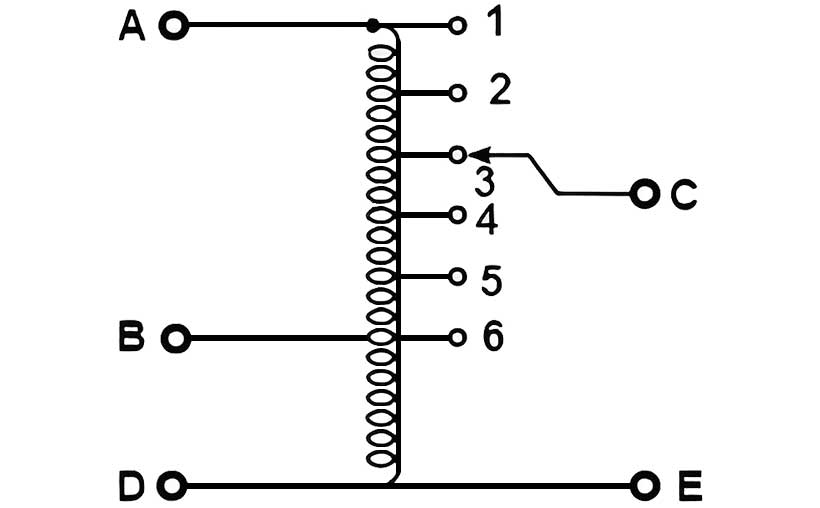

自耦變壓器的電路圖如下圖所示。當端子 A 和 D 之間連接單相交流電源，并且輸出從端子 C 和 E 獲取時，自耦變壓器將作為降壓變壓器工作。

二、自耦變壓器優勢：

自耦變壓器與普通雙繞組變壓器相比具有以下優點：

1．材料消耗低，成本低：因為變壓器用硅鋼片和銅線的數量與繞組的額定感應電位和額定電流有關，即與繞組的容量有關，自耦變壓器繞組的容量減少，材料消耗也減少，成本也較低。

2．更少的損失帶來更高的效率：由于減少了銅線和硅鋼片的使用，在相同的電流密度和磁通密度下，與雙繞組變壓器相比，自耦變壓器的銅和鐵損耗更低，從而實現了更高的效率。

3．易于運輸和安裝：因為它比相同容量的雙繞組變壓器重量更輕，體積更小，占用空間更小。

4．提高了變壓器的最大制造能力：變壓器的最大制造能力通常受運輸條件的限制。在相同的運輸條件下，自耦變壓器的容量可以大于雙繞組變壓器的容量。

綜上所述，自耦變壓器以其獨特的設計和優勢在電力工程和電子設備領域發揮著重要作用，為能源傳輸和電氣設備提供了有效的解決方案。

---
