穩壓器-什么是自動電壓調節器的

在電力系統中，有一種稱為自動電壓調節器 （穩壓器） 的裝置，用于將電壓電平調整到所需的范圍內。換句話說，自動電壓調節器是一種電子電路，主要用于調節發電機的輸出電壓，因此即使負載波動，我們也可以獲得恒定的電壓。

一、什么是自動電壓調節器：

自動電壓調節器又名自動穩壓器，是一種電子電路或設備，用于發電機的輸出側以控制輸出電壓。自動穩壓器的主要功能是穩定電壓，以便我們可以在輸出端獲得恒定電壓。

在發電機的情況下，負載變化會影響輸出電壓，即發電機的輸出電壓隨負載的變化而波動。因此，為了穩定發電機的波動電壓，我們使用自動電壓調節器。使用自動電壓調節器還可以提高供電系統的效率和可靠性。

對于電壓調節，自動穩壓器通常用于電源系統中的以下主要位置：

在變壓器的輸出側；

在發電機的輸出側；

在給料機和負載之間等。

在實際操作中，自動穩壓器用于電力系統中的多個位置。

二、自動電壓調節器的功能：

自動穩壓器的主要功能是將電壓調節在預定義的限制內。然而，在電氣系統中，它還有助于其他幾個功能。

1．將發電機的輸出電壓保持在所需的范圍內。

2．針對電壓尖峰、浪涌和過載等不良情況提供保護。

三、自動電壓調節器的結構：

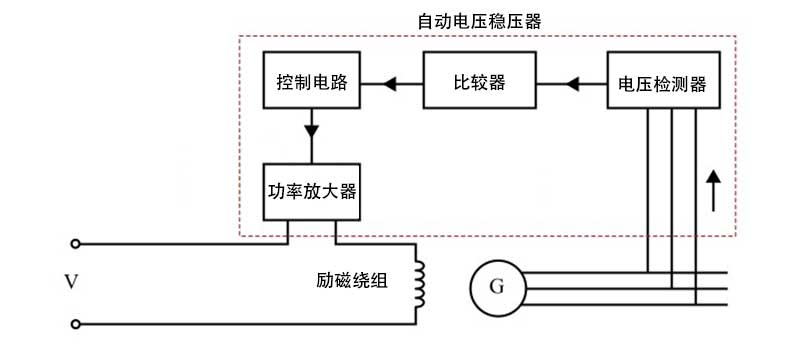

典型自動穩壓器的框圖如下圖所示。

四、自動電壓調節器的主要組成部件：

電壓檢測器；

比較器和誤差檢測器；

控制電路；

功率放大器；

讓我們了解一下自動穩壓器的這些組件中的每一個的功能。

1．電壓檢測器：

它也被稱為電壓傳感元件。該設備的主要功能是檢測發電機的輸出電壓。穩壓器中電壓檢測器的主要組件是電壓互感器 （PT）。因此，穩壓器還可以將發電機的輸出電壓降低到更安全測量的值。

2．比較器和誤差檢測器：

這是一個將發電機的輸出電壓與參考電壓進行比較的電子電路。如果這兩個值之間存在任何差異，則會產生一個誤差信號，該信號被進一步發送到控制電路以進行所需的調整。

3．控制電路：

自動穩壓器的控制電路根據生成的誤差信號對比較器和誤差檢測器的輸出進行處理。結果，它產生一個控制信號，然后發送到功率放大器。

4．功率放大器：

穩壓器的功率放大器放大控制信號，使其能夠有效地驅動發電機的勵磁系統。勵磁系統調節發電機中的磁場，從而調節輸出電壓。

自動電壓調節器的所有這些組件協同工作，并提供恒定電壓作為發電機輸出。

五、自動調壓器的工作原理：

自動電壓調節器的工作原理基于錯誤檢測原理。根據這個原理，當發電機或任何其他設備的輸出電壓偏離規定的電壓水平時，穩壓器會產生錯誤信號。此誤差信號指示穩壓器的其他組件進行必要的調整，并將電壓保持在指定限值內。

六、自動電壓穩壓器的理想特性：

以下是理想的自動穩壓器的一些主要理想特性：

1．理想的自動穩壓器應該具有良好的電壓調節功能，以便它可以在指定限制內進行電壓調整。

2．高質量的自動穩壓器具有快速響應時間，因此可以快速檢測電壓變化并進行必要的調整。

3．一個好的自動穩壓器具有很高的精度，并將輸出電壓保持在可接受的范圍內。

4．理想的自動穩壓器應具有良好的負載調節，以便在不斷變化的負載條件下提供穩定的電壓。

5．自動穩壓器應具有高效率，以便 AVR 內的損耗最小。

6．自動穩壓器應具有消除噪聲干擾的能力。

7．自動穩壓器的元件必須是高質量的，以便具有較高的可靠性和更長的使用壽命。

所有這些都是穩壓器的一些關鍵特性，使其成為理想的穩壓器。

七、使用自動電壓穩壓器器的優勢：

在電氣系統中，使用自動電壓穩壓器器具有多項優勢。以下是自動穩壓器的一些主要優點：

1．穩壓器有助于獲得穩定的輸出電壓，防止因電壓變化而損壞敏感設備。

2．自動電壓調節器提高了電能質量和可靠性。

3．它最大限度地減少了系統中負載變化和電壓波動的影響，從而提高了系統的整體性能。

4．自動穩壓器還有助于最大限度地減少由于過壓和欠壓引起的故障。

八、自動電壓調節器的應用：

自動穩壓器廣泛用于各種電氣系統，如變壓器、發電機、饋線等。下面列出了自動穩壓器的一些常見應用：

1．在發電機中，穩壓器用于穩定輸出電壓。

2．自動電壓調節器也用于電動饋線，以減少電壓波動。

3．工業機械中也安裝了自動電壓調節器，以穩定電源電壓以實現高效運行。

4．在電信系統中，自動電壓調節器用于提供運行敏感設備所需的穩定可靠的電源。

5．自動電壓調節器也用于交流發電機的并聯運行，以提供過載保護。

6．自動穩壓器還用于電氣系統，以提供針對電涌和尖峰的保護。

結論：

總之，穩壓器是一種用于調節或控制電氣系統電壓的電子設備，例如發電機的輸出電壓。它穩定了波動的電壓，提高了系統的可靠性。在本文中，我解釋了與自動穩壓器相關的所有重要概念。

與自動穩壓器相關的常見問題解答：

1．自動穩壓器的 5 大特點是什么？

最佳電壓調節；

寬輸入電壓范圍；

低內阻/電阻；

與指定負載的兼容性；

根據負載要求確定電壓精度。

2．穩壓器的工作原理是什么？

自動電壓穩壓器的工作原理是基于錯誤檢測。其中，將實際輸出電壓與參考電壓進行比較以檢測誤差。

3．自動穩壓器可以增加電壓嗎？

自動電壓調節器負責調節勵磁系統。因此，它可以降低或增加電壓以將其保持在指定范圍內。

---
