單相變壓器和三相變壓器的區別

在電氣工程中，變壓器是一種靜態電機，用于轉換交流電壓水平，即升壓和降壓，用于將電力從發電站傳輸?shù)焦迷O(shè)施點。

變壓器在不改變其頻率的情況下改變交流電壓的電平。變壓器的工作原理是互感。典型的變壓器由兩個繞組組成，一個是初級繞組，另一個是次級繞組。輸入電源連接到變壓器的初級繞組，而轉換后的輸出來自次級繞組，負載也連接到它。

根據使用變壓器的供電系統類型，變壓器有兩種類型:單相變壓器和三相變壓器。

一、什么是單相變壓器：

一種僅由一對變壓器線圈或繞組組成的變壓器，即一個初級繞組和一個次級繞組，用于將單相交流電壓轉換為所需值，稱為單相變壓器。

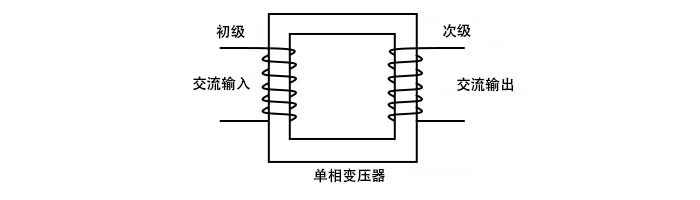

典型單相變壓器的鐵芯和繞組布置如圖1所示。連接到1相交流電源的單相變壓器的繞組稱為初級繞組，負載所連接的繞組稱為次級繞組。

單相變壓器通常用于不同的應用，例如為需求和成本較少的農村地區的家庭負載供電、家用逆變器、焊機、電視機和其他用于調節電壓的電子設備。

二、什么是三相變壓器：

由放置在三段鐵芯中的三對變壓器繞組組成的變壓器，其中每段包含一對初級繞組和次級繞組，用于升壓或降壓三相交流電壓稱為三相變壓器。

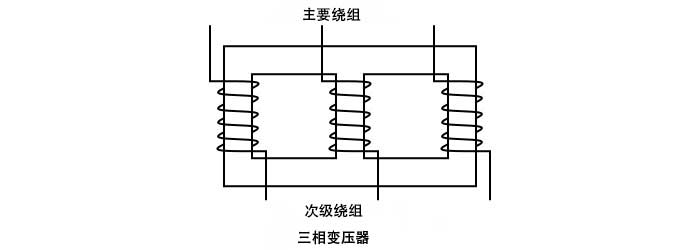

典型的鐵芯型三相變壓器的原理圖如圖2所示。但是，也可以使用三個相同的單相變壓器來設計三相變壓器，這種類型的三相變壓器稱為三變壓器組。

三相變壓器廣泛用于電力系統中，用于輸配電。由于單個三相變壓器可以為三個單相電路供電，因此比單相變壓器更經濟。在實踐中，城市地區使用的配電變壓器大多是三相變壓器。此外，還有幾個三相負載，如三相感應電機、同步電機等，它們通過使用三相變壓器供電。

三、單相變壓器和三相變壓器的區別：

單相變壓器和三相變壓器的區別

參數	單相變壓器	三相變壓器
定義	一種僅由一對變壓器繞組（一個初級繞組和一個次級繞組）組成并用于升壓或降壓?jiǎn)蜗嘟涣麟妷旱淖儔浩鞣Q為“單相變壓器”	具有三對變壓器繞組排列在三段式鐵芯中的變壓器，其中每段包含一對初級和次級繞組，用于將三相交流電壓轉換為所需值的變壓器稱為“三相變壓器”
主級和次級數	單相變壓器只有一個初級繞組和一個次級繞組	三相變壓器具有三個初級繞組和三個次級繞組
輸入和輸出端子	單相變壓器有兩個輸入端子和兩個輸出端子，即相（P）和中性線（N）	在三相變壓器的情況下，有三個用于線路線的輸入端子，一個用于中性線的端子（取決于初級繞組連接的類型），同樣，在輸出端，提供三個線路端子和一個中性線端子，同樣，中性端子的存在取決于次級繞組連接的類型
大小	單相變壓器的尺寸很小	三相變壓器的尺寸相對較大
替代	單相變壓器不能用于為三相負載供電	三相變壓器可用于為1相和3相負載供電
功率處理能力	由于僅使用一組繞組，單相變壓器的功率處理能力較小	三相變壓器可以處理比一相變壓器更多的功率
繞組配置	只有一個初級繞組和一個次級繞組，因此在單相變壓器的情況下不存在特定的繞組配置	根據三個初級繞組和三個次級繞組的連接，為三相變壓器定義了以下繞組配置： 星形-星形（Y-Y）連接 三角-三角（Δ-Δ）連接 星形-三角（Y-Δ）連接 三角-星形（Δ-Y）連接
設計	單相變壓器設計簡單	由于存在三個繞組，三相變壓器的設計相對復雜
效率	對于相同的額定值，單相變壓器的效率較低	與一相變壓器相比，三相變壓器效率高
資本成本	單相變壓器的初始成本較低	三相變壓器的初始成本相對高于一相變壓器
經濟	從長遠來看，單相變壓器的經濟性較差	三相變壓器強大而快速的性能使其從長遠來看更加經濟
并聯運行	單相變壓器的并聯運行很困難	三相變壓器的并聯運行比1相變壓器更容易
應用	單相變壓器用于小負載，例如為泵和照明等單個家庭負載供電，用于電視、移動充電器等各種電子設備，用于電壓調節，用于升壓的家用逆變器等	三相變壓器用于為大功率單相和三相負載供電，如感應電動機等。也用于電力系統的輸配電

結論：

在本文中，我們討論了單相變壓器和三相變壓器之間的所有明顯差異。兩者都用于將交流電壓升壓或降壓到所需值。單相變壓器和三相變壓器之間的一個主要區別是單相變壓器僅由一對繞組組成，而三相變壓器由三對變壓器繞組組成。

---
