什么是交流電壓控制器_交流電壓控制器的定義及工作和應用

交流電壓控制器是一種基于晶閘管的設備，可將固定的交流電壓直接轉換為可變交流電壓，或者可以將變化的交流電壓轉換為固定的交流電壓，在改變電壓時不會改變交流電壓的頻率。

交流電壓控制器是相控設備，因此不需要強制換向電路。使用自然換向或線路換向。相位控制是指通過改變交流電壓控制器電路中使用的晶閘管的觸發角來控制負載電流的啟動與電源電壓之間的相位關系。

一、交流電壓控制器工作原理：

交流電壓控制器的工作原理基于兩種方法：相位控制或通斷控制。

1．相位控制：在相位控制方法中，負載電流的啟動與輸入電源電壓之間的相位關系是通過控制晶閘管的觸發角來控制的。

2．通斷控制：在通斷控制中，AC輸入電源在某些可控硅開關內打開，在更多可控硅開關內關閉。積分循環控制主要用于機械時間常數或熱時間常數非常高（幾秒級）的應用。例如，許多速度控制驅動器的機械時間常數或加熱負載的熱時間常數通常非常高。對于此類應用，如果控制是通過將負載連接到電源以進行某些開啟周期然后斷開負載以進行某些關閉周期來實現的，則幾乎不會注意到速度或溫度的變化。這種形式的功率控制就是積分循環控制。

二、交流電壓控制器電路圖

該電路由兩個反并聯的晶閘管組成。反并聯連接使得晶閘管(T1)在輸入電源電壓的正半周正向偏置，而晶閘管(T2)在輸入交流電源的負半周期正向偏置。采用相位控制的方法來實現輸出電壓控制。當T1正向偏置時，它可能會被觸發以將其打開。晶閘管的觸發角可以根據所需的輸出電壓來選擇。如果輸出電壓要求更高，觸發角（α）應該更小。

三、交流電壓控制器說明

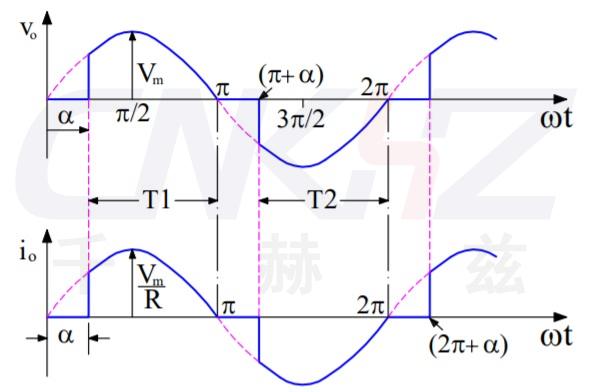

假設，T1以角度α發射。一旦T1被觸發，它將負載連接到輸入的正半周期源。如果負載本質上是電阻性的，則負載輸出電壓遵循交流電源輸入的包絡線。負載電流立即變?yōu)?Vmsinα/R)并與負載電壓同相。

在ωt=π時，負載電壓變?yōu)榱悖娏饕沧優榱恪Ｓ捎诰чl管T1在ωt=π后反向偏置并且通過它的電流為零，因此它自然換向。在ωt=(π+α)時，正向偏置晶閘管T2被選通。因此，它將負載傳導并連接到源。負載電壓現在跟隨交流輸入電源的負包絡線，負載電流也是如此。因此，可以通過控制觸發角來控制均方根電壓。這樣，在交流電壓控制器中就實現了電壓控制。

四、交流電壓控制器的應用：

交流電壓控制器的一些主要應用如下：

家庭和工業加熱，變壓器抽頭變換，照明控制，單相和三相交流傳動的速度控制，感應電動機的啟動。

早期用于上述應用的設備是自耦變壓器、分接變換變壓器、磁放大器、飽和電抗器等。但這些設備現在已被基于晶閘管和TRIAC的交流電壓控制器所取代，因?yàn)樗鼈兙哂懈咝省⒖刂旗`活性、緊湊的尺寸和更少的維護要求。交流電壓控制器也適用于閉環控制系統。

交流電壓控制器的主要缺點是在電源電流和負載電壓波形中引入了令人反感的諧波，特別是在輸出電壓水平降低的情況下。

---
