什么是線性穩壓-線必穩壓器工作原理及優缺點

日常電子設備，尤其是那些帶有集成電路的電子設備，需要一個可靠的直流電壓源，該電壓源可以隨時供電而不會出現任何故障。

一、線性穩壓電源：

直到1970年代，線性穩壓器一直是電子設備的首選電源，用于將交流電(AC)轉換為穩定的直流電(DC)。雖然這種電源類型在今天并不普遍使用，但對于需要最小噪聲和紋波的應用來說，它仍然是最佳選擇。

線性穩壓電源比較笨重，但線性穩壓電源是無噪聲的。

二、線性穩壓電源的工作源理：

使線性穩壓器發揮作用的主要部件是鋼制或鐵制變壓器。該變壓器提供兩個功能：

1． 它充當將高壓交流輸入與低壓直流輸入分開的屏障，它還濾除任何進入輸出電壓的噪聲。

2． 它將交流輸入從115V/230V降低到大約30V，然后可以轉換為穩定的直流電壓。

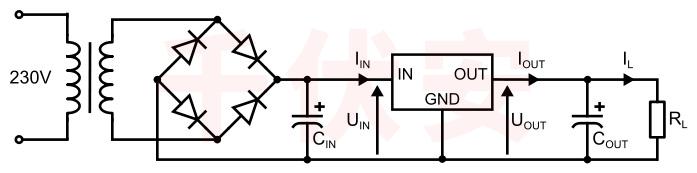

交流電壓首先由變壓器降低，然后由幾個二極管整流。然后通過一對大電解電容器將其平滑成低直流電壓。然后使用晶體管或集成電路將這個低直流電壓調節為穩定的輸出電壓。

線性電源中的穩壓器充當可變電阻器。這允許輸出電阻值改變以匹配輸出功率要求。由于電壓調節器不斷地抵抗電流以維持電壓，因此它還充當了功率耗散裝置。這意味著有用的功率不斷以熱量的形式損失，以保持電壓水平恒定。

變壓器已經是印刷電路板(PCB)上的一個大型組件。由于恒定的功率和散熱，線性穩壓器電源將需要一個散熱器。與開關電源的小尺寸相比，這兩個組件單獨增加了一個非常笨重的設備。

三、線性穩壓器的應用：

線性穩壓器以其低效率和大尺寸而聞名，但它們確實提供了無噪聲的輸出電壓。這使得它們非常適合任何需要高頻和低噪聲的設備，例如：

控制電路；

低噪聲放大器；

信號處理器；

自動化和實驗室測試設備。

四、線性變壓器的優缺點：

線性穩壓電源可能體積龐大且效率低下，但它們的低噪聲非常適合對噪聲敏感的應用。此拓?fù)湫枰紤]的一些優點和缺點包括：

1．優點：

簡單的應用程序。線性穩壓器可以作為一個完整的封裝實現，并添加到一個只需要兩個額外濾波電容器的電路中。這使任何技能水平的工程師都可以輕松地從頭開始進行規劃和設計。

成本低。如果您的設備需要小于10W的功率輸出，那么與開關電源相比，組件和制造成本要低得多。

低噪音/紋波。線性穩壓器具有非常低的輸出電壓紋波和高帶寬。這使得它們非常適合任何對噪聲敏感的應用，包括通信和無線電設備。

2．缺點：

靈活性有限。線性穩壓器只能用于降壓。對于AC-DC電源，需要在線性電源之前放置一個具有整流和濾波功能的變壓器，這將增加總體成本和工作量。

有限的產出。線性穩壓電源僅提供一種輸出電壓。如果您需要更多，那么您需要為每個所需的輸出添加一個單獨的線性穩壓器。

效率低下。由于散熱，平均線性穩壓器件可實現30%-60%之間的效率。它還需要添加散熱器，這會增加設備的尺寸和重量。

在節能設備的今天，線性穩壓電源的低效率等級可能會成為交易殺手。對于24V輸出，正常的線性穩壓電源將以大約60%的效率運行。當您考慮100W輸入時，您會看到40W的功率損失。

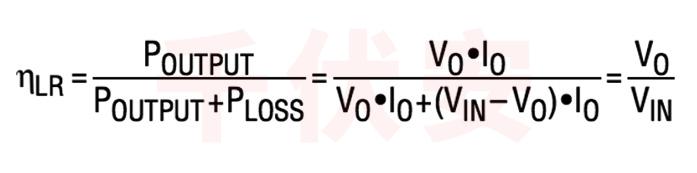

在考慮使用線性穩壓電源之前，我們強烈建議您考慮從輸入到輸出的功率損耗。您可以使用以下公式快速估算線性穩壓器的效率：

---
