什么是線性穩壓器_LDO穩壓器

電子系統通常接收高于系統電路所需電壓的電源電壓。其產品均采用小型封裝，具有出色的性能，并且提供熱過載保護、安全限流等增值特性，關斷模式還能大幅降低功耗。例如，一個9V電池可能用于為需要0到5V輸入范圍的放大器供電，或者兩個串聯的1.5V電池可能為包含1.8V數字邏輯的電路供電。在這種情況下，我們需要使用接受較高電壓并產生較低電壓的組件來調節輸入功率。

一、線性穩壓器的工作原理：

線性穩壓器（也稱為LDO或低壓差線性穩壓器）使用由負反饋電路控制的晶體管來產生指定的輸出電壓，該電壓在負載電流和輸入電壓發生變化的情況下仍保持穩定。

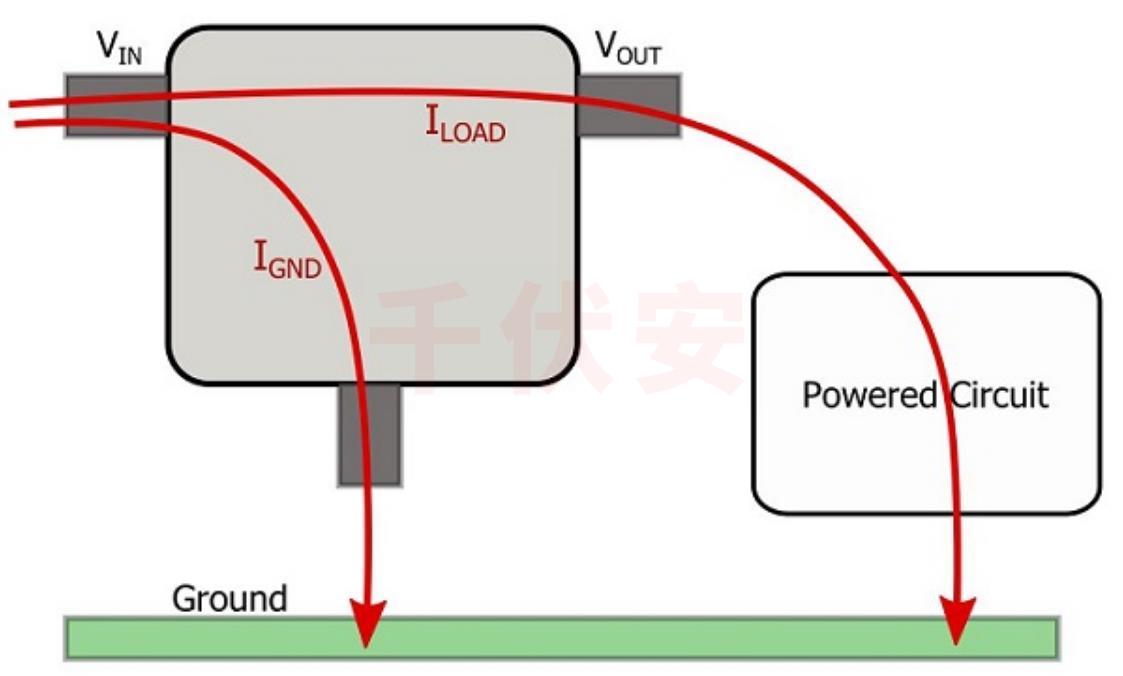

如上圖所示，基本的固定輸出電壓線性穩壓器是一個三端器件。一些線性穩壓器允許您通過外部電阻器調整輸出電壓。

二、電壓線性穩壓器的缺點：

線性穩壓器的一個嚴重缺點是它們在許多應用中的低效率。穩壓器內部的晶體管，連接在輸入和輸出端子之間，起到可變串聯電阻的作用；因此，高輸入至輸出電壓差與高負載電流相結合會導致大量功耗。穩壓器內部電路功能所需的電流（圖中標記為IGND）也影響總功耗。

線性穩壓器電路中最可能的故障模式可能來自熱因素，而不是嚴格的電氣因素。穩壓器IC消耗的功率會導致組件溫度升高，如果沒有足夠的路徑讓熱量從穩壓器中散出，溫度最終可能會高到足以嚴重影響性能或?qū)е聼彡P(guān)斷。AAC關于線性穩壓器的熱設計的文章涵蓋了這一重要主題。

三、線性穩壓器應用：

盡管線性穩壓器在效率方面通常不如開關穩壓器，但出于多種原因，它們?nèi)员粡V泛使用。主要優點是易于使用、低輸出噪聲和低成本。大多數線性穩壓器所需的唯一外部組件是輸入和輸出電容器，并且電容要求足夠靈活，可以使設計任務非常簡單。

---
