三相穩壓器_三相穩壓器功能及工作原理

三相穩壓器用于交通、郵電、通訊、廣播電視、計算機系統、注塑、數控機床及各種電動機等，并為進口CT機等醫療設備、各種電梯配套特殊機型。

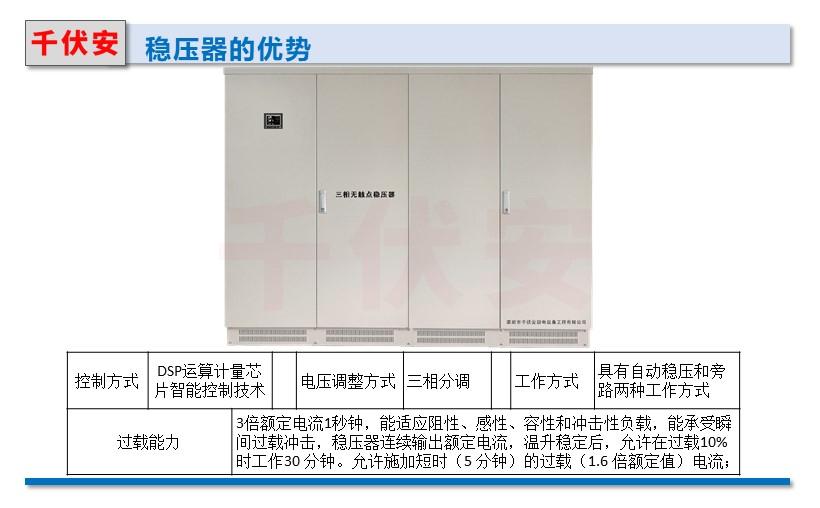

三相穩壓器是為穩定交流電壓而設計的，當外部供電網絡電壓波動或負載變化引起電壓波動時，能自動保持輸出電壓的穩定。該系列產品與其他類型的穩壓器相比，具有容量大、效率高、波形不失真、穩壓穩定等特點，外加負載，可承受瞬時過載，長期連續工作，手動/自動切換、過壓保護、缺相、相序保護和機械故障自動保護，以及體積小、重量輕、使用安裝方便、運行可靠等特點。


一、三相穩壓器的作用：

三相穩壓器是一種能自動調節輸出電壓的供電電路或供電設備。其作用是將波動較大、不能滿足用電設備要求的電源電壓穩定在其設定值范圍內，使各種電路或用電設備在額定工作電壓下正常工作。

原來的功率調節器通過繼電器的脈動來穩定電壓。當電網電壓波動時，功率調節器的自動校正電路啟動，使內部繼電器動作。強制輸出電壓保持在設定值附近，該電路的優點是電路簡單，缺點是穩壓精度低，每隔一秒繼電器跳變，電源就會出現一秒瞬間中斷和火花干擾。這對電腦設備讀寫工作干擾很大，容易造成電腦錯誤信號，嚴重的還會使硬盤損壞。高品質小型穩壓器，大部分采用電機拖動碳刷的方法來穩壓，穩壓器對用電設備產生的干擾小，穩壓精度比較高。

由于某些電器中的線圈元件，在渦流的初始通電中電流會被阻斷，渦流的產生不僅會削弱瞬時電壓的電啟動，導致啟動緩慢，而且會加強斷路后產生的瞬時電壓，可能對電路造成火花損壞。需要一個穩壓器來保護電路的正常工作。

穩壓器由調壓電路、控制電路和伺服電機等組成，當輸入電壓或負載發生變化時，控制電路會進行采樣、比較、放大，進而驅動伺服電機轉動，從而改變調節器碳刷位置，自動調節線圈匝數比，保持輸出電壓穩定。容量較大的穩壓器也是利用電壓補償的原理工作的。

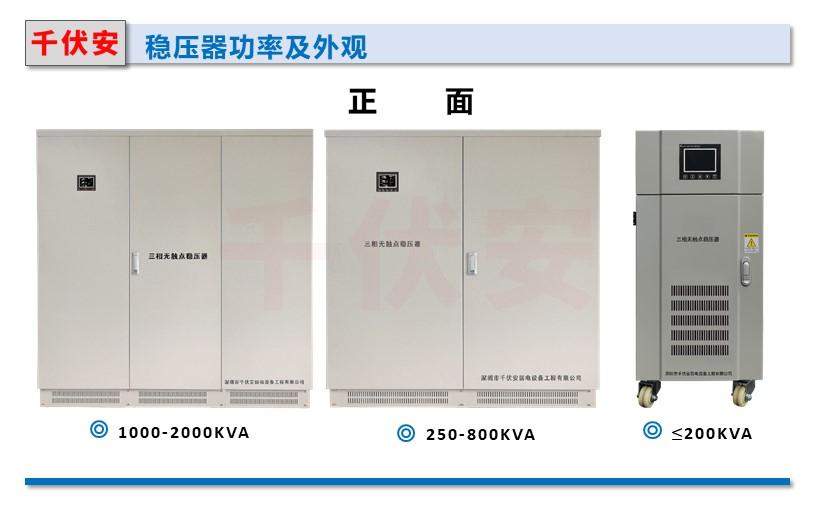

二、穩壓器功率選擇：

1．穩壓器的輸出功率為最大功率。家用電器的標稱功率是指有功功率，而冰箱、空調、水泵等感性負載在啟動時具有較大的瞬時時間電流。因此，冰箱、空調和水泵的功率為x（3-5倍）。

2．例如：三件式空調（220V）1臺=0.75kwx3片=2.25kwx3倍負載啟動電流=6.75kw以上穩壓器適用。

在一個專業的水電安裝中，工程技術人員和工廠專業電工穩定器使用功率算法：-一個工業設備按額定功率乘以2倍以上的功率，至少在使用啟動電機設備運行時，大電流和沖擊對設備負載，應選擇3倍以上容量的穩壓器，以免啟動電流過大，電源電路降壓正常工作。

例如，在工廠的蒸汽泵（380V電氣設備）中，電動機的功率為7.5kw。但是，當它開始運行時，浪涌電流超過了電機功率的3倍以上。因此，必須選擇大于其功率3倍的穩壓器。0.5kva——3KVA穩壓器輸出電壓為110V時，輸入容量不得超過額定容量的40%。當輸出端子需要同時使用110V和220V時，輸出容量應為額定容量的50%，以免過載。建議購買至少三倍于實際功率的穩壓器，因為穩壓器在實際工作中要克服電源的浪涌沖擊和啟動沖擊的感性負載（如冰箱、空調、電機和電動馬達）。

3．穩壓器用在感性負載中，由于感性負載有較大的瞬時啟動電流，大約是額定電流的3一5倍，往往是運行電流的9倍以上（如冰箱、空調、洗衣機、電風扇、大型空調、印刷機、空壓機、電梯、水泵等都屬于感性負載），所以帶電機、壓縮機等電器的穩壓器等感性負載，必須考慮其功率儲備，要留余量，要預留足夠的余量，避免負載沖擊電流穩定器瞬間損壞。
