穩壓器的工作原理及使用穩壓器的重要性

冰箱、空調、電視機、熔爐設備、微型烤箱、音樂系統、洗衣機等都有穩壓器是很常見的。使用穩壓器的主要目的是保護設備免受電壓波動的影響。如果電壓低于或高于電器可接受的運行范圍值時，設備將發生故障或可能在更糟糕的條件下運行，甚至可能損壞。所以在家庭和工業應用中，通常采用自動穩壓器來保持特定設備的電壓恒定。

一、什么是穩壓器：

顧名思義，如果電源電壓在給定范圍內變化或波動，穩壓器會穩定或調節電壓。穩壓器是一種在過壓和欠壓條件下向負載提供恒定電壓的電器。該器件檢測這些電壓條件，并相應地將電壓帶到所需范圍。

穩壓器提供了一種調節負載電源電壓的方法。這些并不意味著提供恒定的電壓輸出;相反，它在可接受的電壓范圍內運行負載或系統。穩定器由自耦變壓器/變壓器、整流單元、比較器、開關電路和繼電器組成。在現代數字類型穩定器的情況下，微控制器或微處理器用作中央控制單元。當今市場上有來自不同制造商的不同類型的穩壓器。穩壓器具有不同的功率額定值，適用于正常范圍±15%的輸入電壓波動值進行穩定，或者可以接受更寬范圍的輸入電壓波動值參數的定做。它們可作為專用穩定器用于各種家庭以及空調、液晶電視/LED 電視、冰箱、音樂系統、洗衣機等工業電器，也可作為單個大型裝置用于所有電器。

穩壓器消耗的功率非常少，通常約為最大負載（即穩壓器的額定值）的 2% 至 5%。這些是高效率器件，通常為95%至98%。

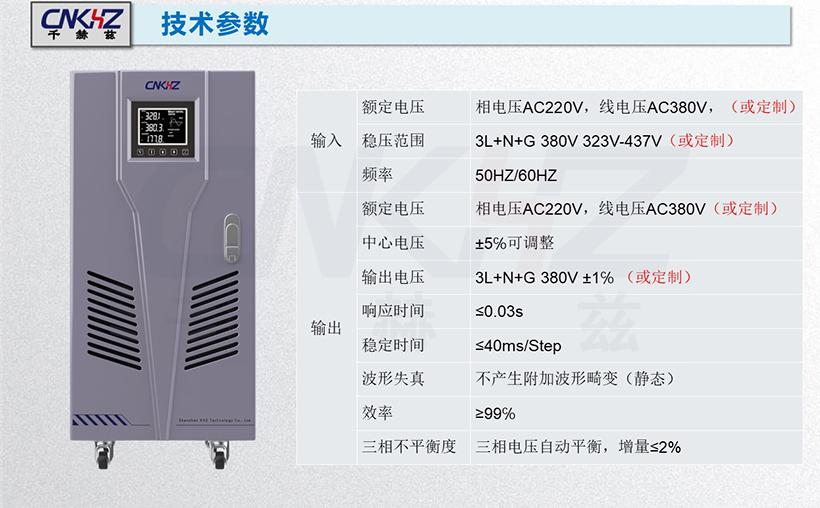

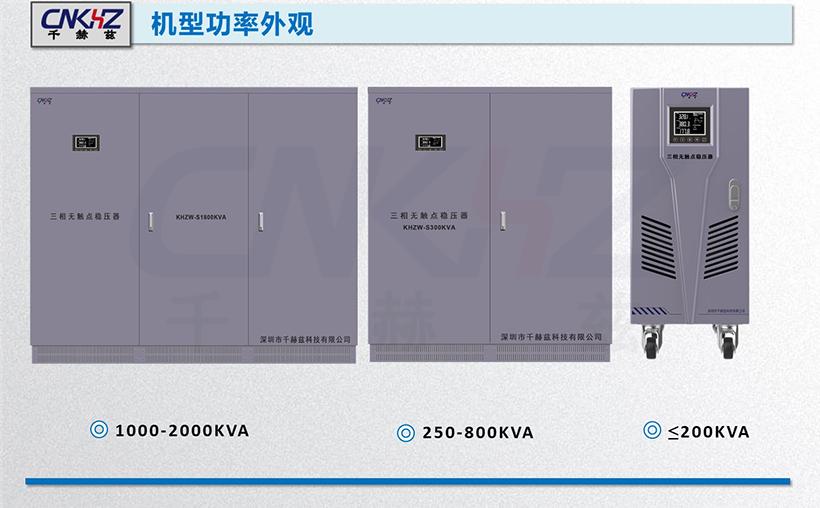

二、三相穩壓器：

這些可以是單相或三相穩壓器。非數字和數字自動電壓穩壓器，無論是哪種穩壓器，大隨著科技術的不斷發展，現代穩壓器除了提供基本的穩定電壓功能以外，還附加了一其它的一些功能，包括過壓保護、過載保護、零電壓開關、頻率變化保護、電壓切斷顯示等。

三、使用穩壓器的重要性：

電壓波動是一件司空見慣的事情，大我們使用的電源中，其實電壓都是波動不穩定的，只是在我們國家，大力發展電能的基礎，以及一些設備在電源轉換上，加入了一些波動范圍的控制，所以對于日常生活的辦公中我們才對電壓的波動感覺不到，通常超過或低于某些標準規定的電壓時，我們才會感覺到電壓波動。

在一些國家，單相配電為 230 伏，三相配電為 415 伏。在這種情況下，所有電器（特別是單相）設計為在220至240V的電壓范圍內工作。根據電力標準，某些國家可接受的電壓范圍為 220 ± 10V。而且，許多電器可以承受這個電壓波動范圍。但在大多數地方，電壓波動非常普遍，通常在 170 到 270V 的范圍內。這些電壓波動可能對電器產生重大不利影響。在照明設備的情況下，低壓降會降低流明輸出（照明），這將進一步縮短燈的使用壽命。交流電機產生的扭矩較小，因此在低電壓下產生速度較小，并且在過壓期間產生比預期更高的速度。這會降低電機壽命，并在高電壓下造成絕緣損壞。在感應加熱的情況下，低電壓會減少熱量輸出，從而導致負載在低于預期溫度的溫度下運行。在電視和無線電傳輸中，電壓降會降低傳輸質量，還會導致其他電子元件的故障。冰箱是交流電機驅動的電器，在電壓降條件下會消耗大電流，這可能導致繞組過熱。為了克服上述電壓變化的影響，需要電壓穩壓器。

四、穩壓器的基本工作原理：

電壓調節有兩個不同的目的，過壓和欠壓條件。從欠壓條件下增加電壓的過程稱為升壓操作，而從過壓條件下降低電壓的過程稱為降壓操作。這兩個主要操作在每個穩壓器中都是必不可少的。

如上所述，穩壓器的組件包括變壓器、繼電器和電子電路。如果穩定器檢測到輸入電壓的壓降，則使能電磁繼電器，從而從變壓器增加更多電壓，從而補償電壓損失。當輸入電壓超過正常值時，穩定器激活另一個電磁繼電器，使其扣除電壓以維持電壓的正常值。

1．穩壓器的升壓操作：

這里，電源電壓被提供給變壓器，變壓器通常是降壓變壓器。該變壓器的連接方式是將次級輸出添加到初級電源電壓中。

在低電壓條件下，穩壓器中的電子電路切換相應的繼電器，使得該附加電源（輸入電源+變壓器次級輸出）施加到負載上。

2．穩壓器的降壓操作：

在降壓操作中，降壓變壓器的次級連接方式是從輸入電壓中扣除次級輸出電壓。因此，在輸入電壓上升的情況下，電子電路切換繼電器，繼電器將扣除的電源電壓（即輸入電壓-變壓器二次電壓）切換到負載電路。

在正常電壓工作條件下，電子電路將負載完全切換到輸入電源，無需任何變壓器電壓。這些降壓、升壓和正常操作對于所有穩定器都是相同的，無論是普通型還是伺服機構型穩定器。除了這兩個主要操作外，穩壓器還執行較低和較高的電壓切斷操作。

五、穩壓器的工作原理：

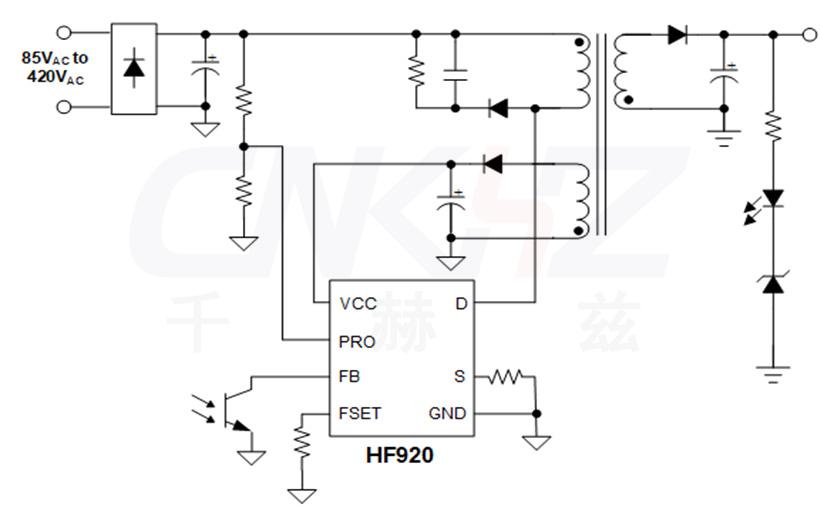

下圖顯示了穩壓器的工作模型，該穩壓器包含一個降壓變壓器（通常在次級上設有抽頭）、整流器、運算放大器/微控制器單元和一組繼電器。

在這種情況下，運算放大器的調諧方式使其能夠檢測各種設定電壓，例如較低的截止電壓、升壓條件電壓、正常工作電壓、較高的截止電壓和降壓工作電壓。一組繼電器的連接方式是，它們在較高和較低的截止電壓下跳閘負載電路，并且還將降壓和升壓電壓切換到負載電路。降壓分接變壓器具有不同的次級分接電壓，有助于操作不同電壓的運算放大器，并分別用于升壓和降壓運算的加減電壓。整流電路將交流電源轉換為直流電源，以通電整個電子控制電路以及繼電器線圈。假設這是 1 KVA 單相穩定器，可為 200 至 245 的電壓范圍提供穩定，對于 20 至 35 V 的輸入電壓，升壓-降壓電壓為 180-270 V。如果輸入電源為 195 V，則運算放大器為升壓繼電器線圈通電，以便向負載提供 195 + 25 = 220V。如果輸入電源為260 V，則相應的運算放大器為降壓繼電器線圈供電，以便為負載提供260-30 = 225 V。

如果輸入電壓低于180 V，相應的運算放大器會開關降低繼電器線圈的截止頻率，使負載與電源斷開。

如果電源電壓超過270 V，則相應的運算放大器會為更高截止的繼電器線圈供電，因此負載將從電源端接。

所有這些值都是近似值;它可能因應用而異。通過這種方式，穩定器在不同的電壓條件下工作。

---
