什么是自動電壓調節器_自動電壓調節器原理

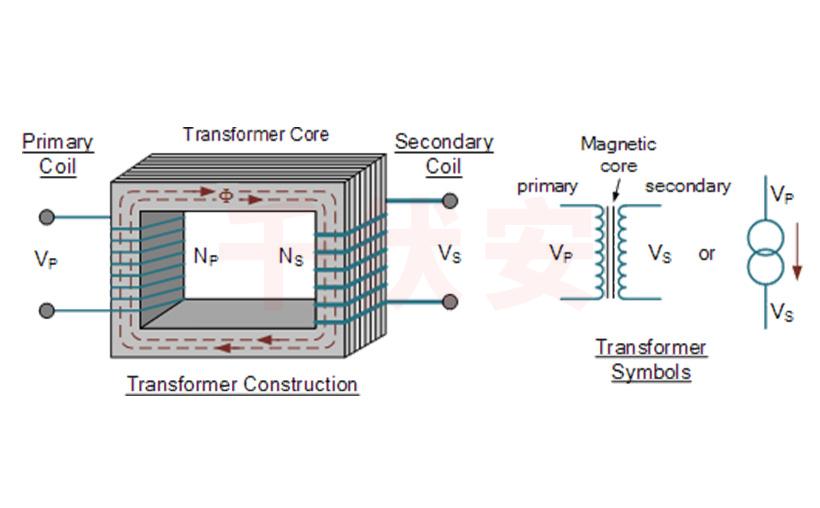

自動電壓調節器，又名穩壓器，是一款通過DSP微電腦運算處理，然后通過可控硅電壓調節，控制電變壓器抽頭以調整變壓器電壓抽頭以控制輸出電壓，達到輸出電壓穩定的目的一款自動電壓調節器。

一、自動電壓調節器(AVR)：

自動電壓調節器是一種維持發電機輸出端電壓的裝置。更準確地說，AVR是一個控制器，它始終將發電機輸出端電壓Vt與設置的參考電壓Vref進行比較，并根據誤差信號，即(Vref–Vt)改變發電機的勵磁以保持恒定端電壓Vt。

二、自動電壓調節器原理：

為了更好地理解自動電壓調節器即AVR的原理，我們將首先簡要了解發電機勵磁系統。我這里以靜態勵磁系統為例。眾所周知，在靜態勵磁系統中，發電機輸出被饋送到晶閘管橋式整流器。該晶閘管橋式整流器將交流電流轉換為直流電流。請注意，晶閘管橋輸出的直流電流可以通過控制晶閘管的觸發角來控制。晶閘管橋的直流電流輸出然后饋入發電機的勵磁繞組，如下圖所示。

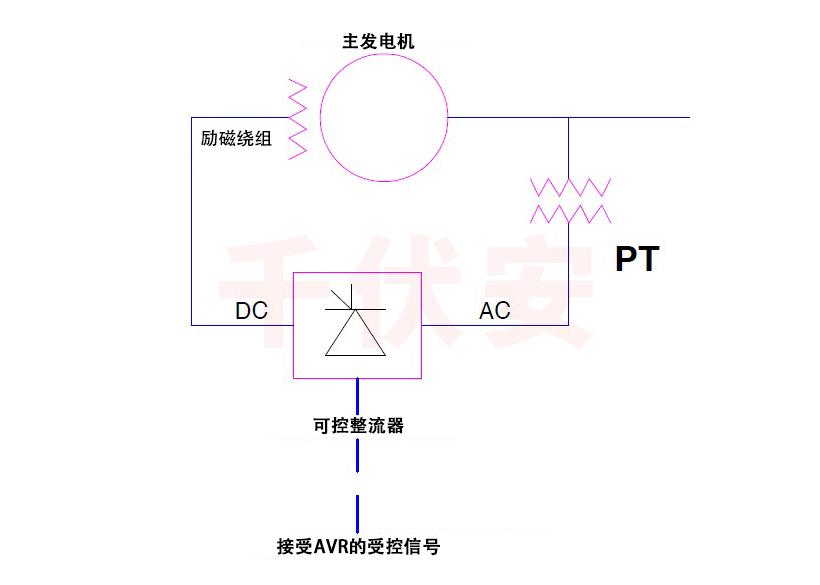

三、靜態勵磁系統：

讓我們假設任何時候的場電流都是If。然后，發電機的氣隙通量可以寫為?=KIf其中K是某個常數。

但是我們有興趣保持發電機輸出端電壓Vt給出為

Vt=1.414πfN?其中符號具有它們通常的含義。

由上可知，改變If會改變端電壓Vt。

因此，電壓調節可以通過控制勵磁電流來實現。自動電壓調節器AVR通過改變其觸發角來執行此操作。下圖顯示了AVR的簡化圖。

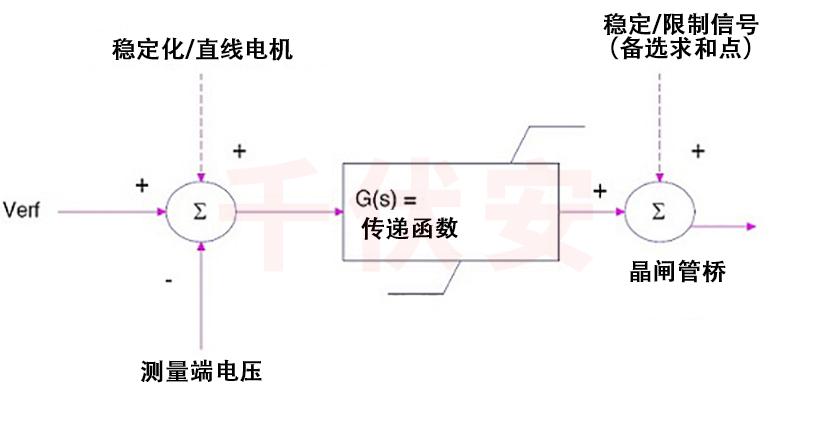

四、自動穩壓器-AVR：

AVR采用三個輸入，即參考電壓Vref、端電壓Vt和限制信號。為簡單起見，我們將假設只有兩個輸入Vref和Vt。參考電壓Vref在AVR中手動設置。該參考電壓也會在電源系統穩定器(PSS)手動設置的Vref附近動態變化。但在本次討論中，我們將消除PSS的影響并假設Vref是恒定的。誤差信號（Vref-Vt)被饋送到控制器。圖中的控制器由其傳遞函數表示。傳遞函數的輸出被饋送到晶閘管橋式整流器以改變觸發角并因此改變勵磁。

假設Vref=21kV，由于某種原因，端電壓Vt=25kV。因此，AVR將降低勵磁電流If以降低氣隙磁通值。這反過來會降低端電壓，并試圖使其穩定在21kV。

---
