什么是穩壓電源_穩壓電源電路圖和類型

穩壓電源將未穩壓的交流電轉換為恒定的交流電或直流電的一種電氣設備。即使輸入發生變化，穩壓電源也可確保輸出保持恒定。

穩壓直流電源也稱為線性電源，它是一種嵌入式電路，由各種模塊組合而成。穩壓電源是將交流輸入電源進行穩壓并提供恒定的直流輸出供輸入端設備正常工作。

一、穩壓直流電源的基本組成部分：

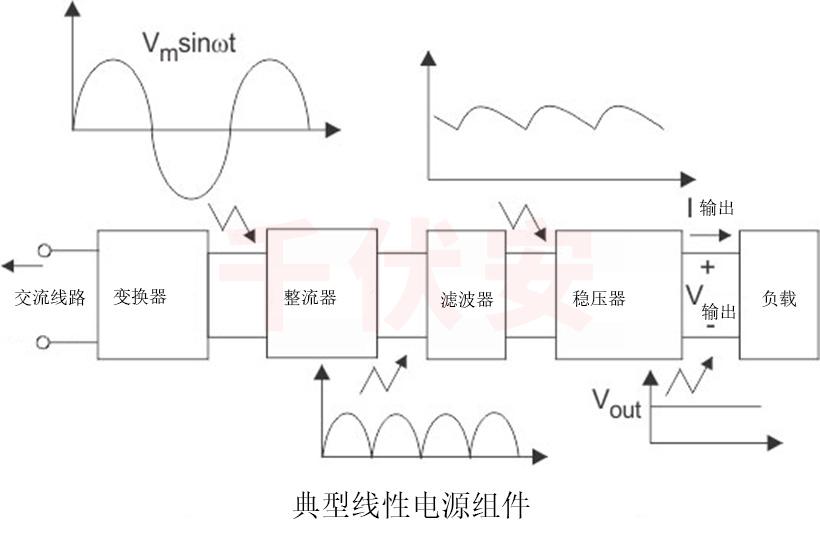

穩壓直流電源組要由：降壓變壓器、整流器、直流濾波器、調節器等主要部件組合而成。

二、穩壓電源中各部件的作用：

1．降壓變壓器：降壓變壓器將把交流電源的電壓降到所需的電壓水平。調整變壓器的匝數比以獲得所需的電壓值。變壓器的輸出作為整流電路的輸入。

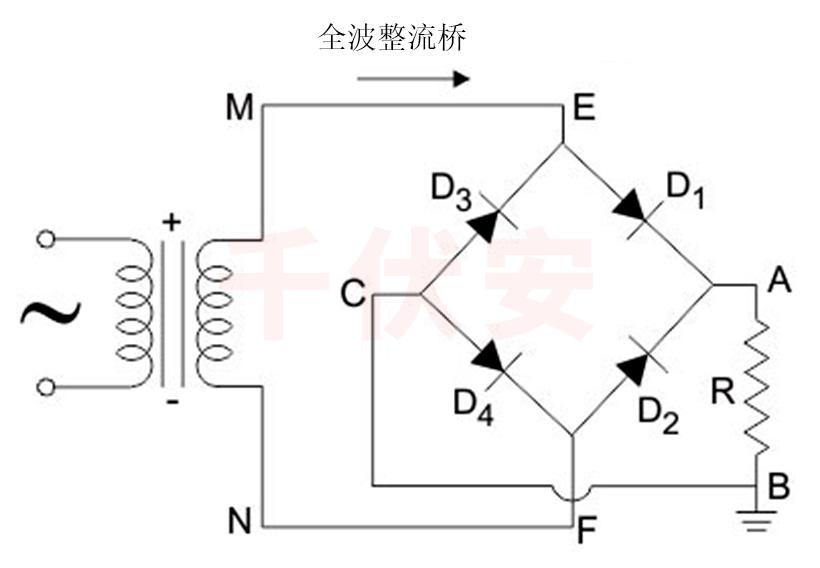

2．整流器：整流器是由執行整流過程的二極管組成的電子電路。整流是將交流電壓或電流轉換為相應的直流 (DC) 量的過程。整流器的輸入是交流電，而其輸出是單向脈動直流電。盡管在技術上可以使用半波整流器，但與全波整流器相比，它的功率損耗很大。因此，全波整流器或橋式整流器用于對交流電源的兩個半周期進行整流（全波整流）。下圖顯示了一個全波橋式整流器。

3．整流橋：橋式整流器由四個按上述方式連接的pn 結二極管組成。在電源的正半周期內，變壓器次級（即 VMN）上感應的電壓為正。因此，E 點相對于 F 為正。因此，二極管 D 3和 D 2反向偏置，二極管 D 1和 D 4正向偏置。二極管D 3和 D 2將充當開路開關（實際上存在一些電壓降），二極管 D 1和 D 4將充當閉合開關并開始導通。因此，整流器的輸出端出現整流波形，如第一張圖所示。當次級（即 VMN）中感應的電壓為負時，D 3和 D 2正向偏置，而其他兩個反向偏置，并且在濾波器的輸入端出現正電壓。

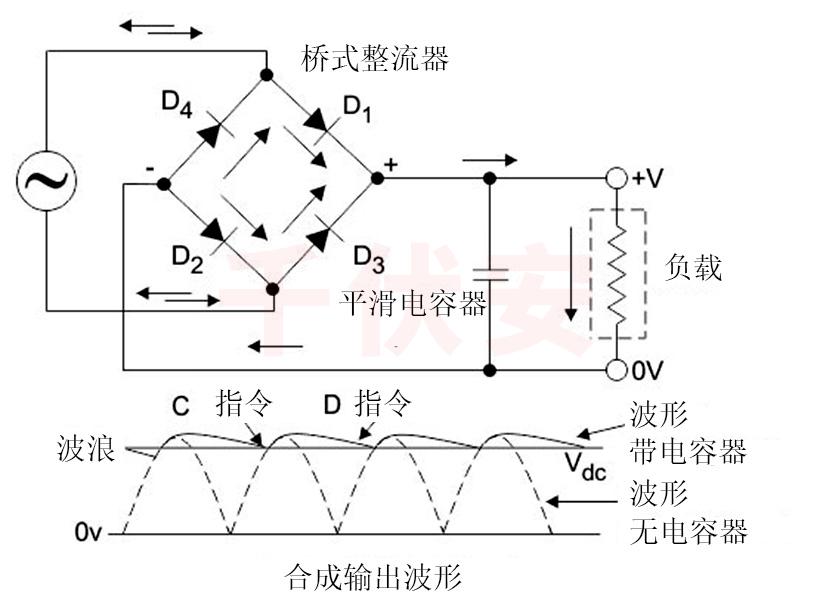

4．直流濾波器：來自整流器的整流電壓是脈動直流電壓，具有非常高的紋波含量。但這不是我們想要的，我們想要一個純無紋波直流波形。因此使用了過濾器。使用不同類型的濾波器，如電容濾波器、LC濾波器、扼流圈輸入濾波器、π型濾波器。下圖顯示了沿整流器的輸出連接的電容濾波器以及由此產生的輸出波形。

隨著瞬時電壓開始增加電容器的電荷，它會一直充電，直到波形達到其峰值。當瞬時值開始減小電容開始通過負載（在這種情況下為調節器的輸入）以指數方式緩慢放電。因此，獲得了具有非常少紋波含量的幾乎恒定的直流值。

5．自動調壓器：這是穩壓直流電源中的最后一個模塊。當交流電源的輸入發生變化或由于穩壓電源輸出端負載電流的變化或由于溫度變化等其他因素時，輸出電壓或電流將發生變化或波動。這個問題可以通過使用調節器來解決。即使輸入發生變化或發生任何其他變化，調節器也會保持輸出恒定。可以根據其應用使用晶體管串聯穩壓器、固定和調整變壓器的匝數比，以起到調整變壓器上的線圈匝數比，以起到穩定電壓的目的。

---
